ผู้จัดจำหน่าย SMT มืออาชีพหกหัว SMT SMD LED เครื่องรับและวางสำหรับสายการผลิต SMT
HW-DU800-96F เป็นรุ่นยอดนิยมของเราที่มี VisionHW-DU800-96F นำเสนอคุณสมบัติขั้นสูงทางเทคโนโลยีด้วยพื้นที่ทำงาน 400 มม. x 700 มม. ตำแหน่งป้อนเดี่ยว 96 ตำแหน่ง (ตัวป้อนสูงสุด 120 ตัวโดยใช้ตัวป้อนแบบธนาคาร) ซึ่งการตั้งค่าอย่างรวดเร็ว ใช้งานง่าย และความน่าเชื่อถือสูงเป็นสิ่งสำคัญยิ่ง
คุณสมบัติของระบบ
* คุณภาพสูงสุดด้วยอุปกรณ์ที่ทันสมัยที่สุดในราคาประหยัด
* อัตราตำแหน่งสูงถึง 13000 cph
* วางส่วนประกอบได้หลากหลายอย่างแม่นยำ เช่น 0201, 0402, LED, BGA, QFN...
ส่วนประกอบ
ระบบช่วยวิชันซิสเต็ม HW ช่วยให้จัดตำแหน่ง 0201, BGA, QFN, QFP, LED และส่วนประกอบ SMT เกือบทั้งหมดได้อย่างแม่นยำ
วิชั่นซิสเต็ม
ระบบหยิบและวางด้วยภาพซีรีส์ HW นั้นง่ายต่อการตั้งโปรแกรมสำหรับผู้ปฏิบัติงานทุกคน ชาญฉลาดและใช้งานได้รวดเร็ว
เครื่องให้อาหาร
NXT ใช้เครื่องป้อนไฟฟ้าขนาด 8 มม. 12 มม. 16 มม. 24 มม. 32 มม. และ 44 มม.
|
จำนวนตัวป้อน
|
50
|
|
จำนวนถาดไอซี
|
6
|
|
จำนวนกล้อง
|
6
|
|

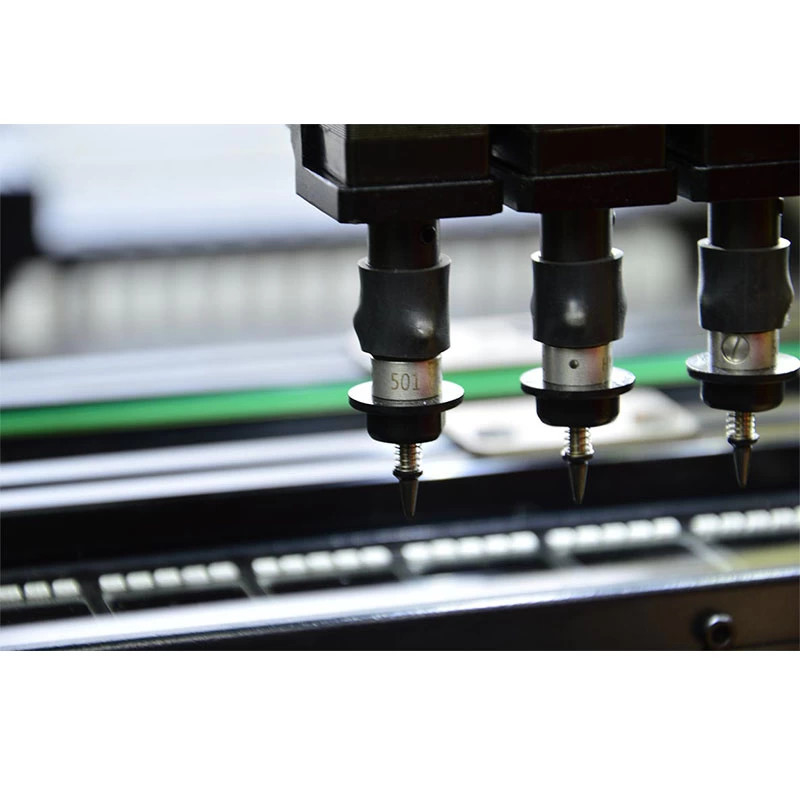

จำนวนหัว
|
4
|
|
กำลังเฉลี่ย
|
400W
|
|
ความแม่นยำในการวางตำแหน่ง
|
0.01MM
|
|
ช่วงบัฟเฟอร์ของหัวดูด
|
4.5MM
|
|
แหล่งจ่ายไฟ
|
220V, 50/60Hz
|
|
เครื่องอัดอากาศ
|
0.5-0.6Mpa
|
|
มอเตอร์ขับเคลื่อน
|
เซอร์โวมอเตอร์พานาโซนิค
|
|
แหล่งสุญญากาศของหัวดูด
|
เครื่องกำเนิดสุญญากาศเปิด-ปิดความเร็วสูงพร้อมเบรกเกอร์สุญญากาศ
|
|
พื้นที่แผงวงจรสูงสุด
|
600X455mm
|
|
ขอบเขตการเดินทางสูงสุดในแกน Z
|
20MM
|
|
ตัวป้อนเทป
|
8, 12, 16, 24 มม. และการดูดแรงสั่นสะเทือน (ชิปยึดท่อ)
|
|
ความเร็วในการติดตั้งสูงสุด
|
7000 ชิ้น/ชม
|
|
ความเร็วในการติดตั้งเฉลี่ยของความต้านทานการติดตั้งจริง
|
8000 ชิ้น/ชม
|
|
XYZ รางนำไดรฟ์
|
TBI โหลดรางนำเชิงเส้นที่มีความแม่นยำสูง
|
|
ระบบขับเคลื่อนการเคลื่อนที่
|
ไดรฟ์ DSP ความเร็วสูงของ Panasonic
|
|
ระบบปฏิบัติการ
|
ระบบปฏิบัติการเมานต์ชิปอัตโนมัติเต็มรูปแบบ พัฒนาโดย Huawei Guochuang บน Windows
ระบบปฏิบัติการและรองรับ windows xp
ระบบปฏิบัติการ win7
|
|
มุมองค์ประกอบ
|
0-360 °, การหมุนแบบซิงโครนัสระหว่างการเคลื่อนไหว
|
|
โหมดการทำงาน X/Y
|
เส้นโค้งอัจฉริยะของการเชื่อมโยงการเร่งความเร็วเชิงเส้นและการชะลอตัว
|
|
MARK ตำแหน่งจุด
|
อัตโนมัติเต็มรูปแบบ (จุด MARK สามารถปรับได้ตามต้องการ)
|
|
สัญญาณเตือนอัจฉริยะ
|
การแก้ไขอัตโนมัติ, การบรรจุอัตโนมัติ, การเตือนการขาดแคลนอาหาร
|
|
เพลทเข้าสู่โหมด
|
การเชื่อมต่ออัตโนมัติจากซ้ายไปขวาในส่วนเดียวการวางตำแหน่งการถ่ายโอน PCB อัตโนมัติ/การวางตำแหน่งลูกสูบ
การป้อนจานด้วยมือ
|
|
การแสดงภาพ
|
จอแสดงผลควบคุมอุตสาหกรรมขนาด 17 นิ้ว, 4:3, ความละเอียด 1280 x1024
|
|
จำนวนกล้องจดจำ
|
กล้องการจดจำเครื่องหมายหนึ่งตัว กล้องการจดจำอย่างรวดเร็วสี่ตัว และกล้องการรู้จำที่แม่นยำหนึ่งตัว
|
|
ขอบเขตการติดตั้งแบบปรับได้
|
ปรับให้เข้ากับ 0201, 0402, 0603, 0805, 1206, ไดโอด, audion, SOT, QFP ภายใน 40*40 มม. และระยะพิน ≥0.3 มม.
(ระยะกึ่งกลาง 0.5 มม.) และ BGA
|
|
น้ำหนักผลิตภัณฑ์
|
280KG
|
|
มิติ
|
900X1140X1340mm
|
