อุปกรณ์ผสม เครื่องผสมหัวแร้งบัดกรีอัตโนมัติ เครื่องผสมประสาน SMT
HW-DSQ800-120F เป็นรุ่นยอดนิยมของเราที่มีวิสัยทัศน์HW-DSQ800-120F นำเสนอคุณสมบัติขั้นสูงทางเทคโนโลยีด้วยพื้นที่ทำงาน 260 มม. x 400 มม. ตำแหน่งป้อนเดี่ยว 120 ตำแหน่ง ซึ่งการตั้งค่าอย่างรวดเร็ว ใช้งานง่าย และความน่าเชื่อถือสูงเป็นสิ่งสำคัญยิ่ง
ปิ๊กอัพมัลติฟังก์ชั่นและ pl-ace ไม่เพียงแต่สามารถติดตั้งได้ แต่ยังสามารถติดตั้งชิปวงจรรวมที่ซับซ้อนได้อย่างแม่นยำ ซึ่งรุ่นแรกของ wh-ch ได้รับการพัฒนาในปี 2015 และถือเป็นรุ่น Groundbrea-King ที่บ้าน สร้าง ชื่อเสียงอันยอดเยี่ยมของเครื่องในประเทศนับแต่นั้นเป็นต้นมา
|
จำนวนตัวป้อน
|
50
|
|
จำนวนถาดไอซี
|
6
|
|
จำนวนกล้อง
|
6
|
|
จำนวนหัว
|
4
|
|
กำลังเฉลี่ย
|
400W
|
|
ความแม่นยำในการวางตำแหน่ง
|
0.01MM
|
|
ช่วงบัฟเฟอร์ของหัวดูด
|
4.5MM
|
|
แหล่งจ่ายไฟ
|
220V, 50/60Hz
|
|
เครื่องอัดอากาศ
|
0.5-0.6Mpa
|
|
มอเตอร์ขับเคลื่อน
|
เซอร์โวมอเตอร์พานาโซนิค
|
|
แหล่งสุญญากาศของหัวดูด
|
เครื่องกำเนิดสุญญากาศเปิด-ปิดความเร็วสูงพร้อมเบรกเกอร์สุญญากาศ
|
|
พื้นที่แผงวงจรสูงสุด
|
600X455mm
|
|
ขอบเขตการเดินทางสูงสุดในแกน Z
|
20MM
|
|
ตัวป้อนเทป
|
8, 12, 16, 24 มม. และการดูดแรงสั่นสะเทือน (ชิปยึดท่อ)
|
|
ความเร็วในการติดตั้งสูงสุด
|
7000 ชิ้น/ชม
|
|
ความเร็วในการติดตั้งเฉลี่ยของความต้านทานการติดตั้งจริง
|
8000 ชิ้น/ชม
|
|

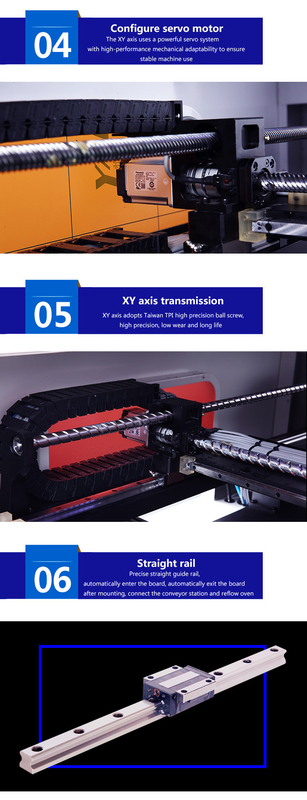

XYZ รางนำไดรฟ์
|
TBI โหลดรางนำเชิงเส้นที่มีความแม่นยำสูง
|
|
ระบบขับเคลื่อนการเคลื่อนที่
|
ไดรฟ์ DSP ความเร็วสูงของ Panasonic
|
|
ระบบปฏิบัติการ
|
ระบบปฏิบัติการเมานต์ชิปอัตโนมัติเต็มรูปแบบ พัฒนาโดย Huawei Guochuang บน Windows
ระบบปฏิบัติการและรองรับ windows xp
ระบบปฏิบัติการ win7
|
|
มุมองค์ประกอบ
|
0-360 °, การหมุนแบบซิงโครนัสระหว่างการเคลื่อนไหว
|
|
โหมดการทำงาน X/Y
|
เส้นโค้งอัจฉริยะของการเชื่อมโยงการเร่งความเร็วเชิงเส้นและการชะลอตัว
|
|
MARK ตำแหน่งจุด
|
อัตโนมัติเต็มรูปแบบ (จุด MARK สามารถปรับได้ตามต้องการ)
|
|
สัญญาณเตือนอัจฉริยะ
|
การแก้ไขอัตโนมัติ, การบรรจุอัตโนมัติ, การเตือนการขาดแคลนอาหาร
|
|
เพลทเข้าสู่โหมด
|
การเชื่อมต่ออัตโนมัติจากซ้ายไปขวาในส่วนเดียวการวางตำแหน่งการถ่ายโอน PCB อัตโนมัติ/การวางตำแหน่งลูกสูบ
การป้อนจานด้วยมือ
|
|
การแสดงภาพ
|
จอแสดงผลควบคุมอุตสาหกรรมขนาด 17 นิ้ว, 4:3, ความละเอียด 1280 x1024
|
|
จำนวนกล้องจดจำ
|
กล้องการจดจำเครื่องหมายหนึ่งตัว กล้องการจดจำอย่างรวดเร็วสี่ตัว และกล้องการรู้จำที่แม่นยำหนึ่งตัว
|
|
ขอบเขตการติดตั้งแบบปรับได้
|
ปรับให้เข้ากับ 0201, 0402, 0603, 0805, 1206, ไดโอด, audion, SOT, QFP ภายใน 40*40 มม. และระยะพิน ≥0.3 มม.
(ระยะกึ่งกลาง 0.5 มม.) และ BGA
|
|
น้ำหนักผลิตภัณฑ์
|
280KG
|
|
มิติ
|
900X1140X1340mm
|
EIGHT Head LED Pick And Place Machine สำหรับสมาร์ทโฟน PCB SMT Chip Mounter Plate สำหรับโปรโมชั่นการขาย
porductคำอธิบาย
HW-T4-44/50F เป็นรุ่นยอดนิยมของเราที่มีวิสัยทัศน์HW-T4-44/50F นำเสนอคุณสมบัติขั้นสูงทางเทคโนโลยีด้วยพื้นที่ทำงาน 260 มม. x 400 มม. ตำแหน่งป้อนเดี่ยว 50 ตำแหน่ง (ตัวป้อนสูงสุด 120 ตัวโดยใช้ตัวป้อนแบบธนาคาร) ซึ่งการตั้งค่าอย่างรวดเร็ว ใช้งานง่าย และความน่าเชื่อถือสูงเป็นสิ่งสำคัญยิ่ง
คุณสมบัติของระบบ
* คุณภาพสูงสุดด้วยอุปกรณ์ที่ทันสมัยที่สุดในราคาประหยัด
* อัตราตำแหน่งสูงถึง 7000 cph
* วางส่วนประกอบได้หลากหลายอย่างแม่นยำ เช่น 0201, 0402, LED, BGA, QFN...
| |
|
| อัตราตำแหน่ง |
7000CPH |
| ความแม่นยำ |
± .001” (0.02 มม.) |
| แรงดันไฟฟ้า |
220AC |
| น้ำหนัก |
280กก. |
| การรับประกัน |
1 ปี |
| สนับสนุน |
การสนับสนุนวิดีโอ |
| UI |
GUI ที่ดีที่สุด (ส่วนต่อประสานกราฟิกกับผู้ใช้) ในระดับเดียวกันโดยใช้ซอฟต์แวร์ที่ใช้ Windows® ช่วยให้ตั้งโปรแกรมได้ในเวลาไม่กี่นาที |
| หมายเลขสูงสุดของตัวป้อน (เทป 8 มม.) |
หมายเลขสูงสุดของตัวป้อน (เทป 8 มม.) |
| ขนาดกระดานสูงสุด |
260mmX400mm |
| ความสามารถของส่วนประกอบที่เล็กที่สุด |
201 |
| วิชั่นซิสเต็ม |
วิสัยทัศน์ HWGC |
| เครื่องป้อนแบบสั่น |
Loose, tube, stick (การควบคุมความถี่และแอมพลิจูด) |
| |
|
ระบบช่วยวิชันซิสเต็ม HW ช่วยให้จัดตำแหน่ง 0201, BGA, QFN, QFP, LED และส่วนประกอบ SMT เกือบทั้งหมดได้อย่างแม่นยำ
ส่วนประกอบ
Q: การอบรมเป็นอย่างไร?
ตอบ: หลังจากซื้อเครื่องจักรของเราแล้ว วิศวกรของคุณสามารถไปที่บริษัทของเราได้ หรือวิธีนี้ก็ใช้งานง่ายมาก
เรามีคู่มือผู้ใช้ภาษาอังกฤษและวิดีโอแนะนำเพื่อสอนวิธีใช้เครื่อง
คู่มือผู้ใช้จะมาพร้อมกับเครื่องด้วยกัน
ถาม: การใช้เครื่องเหล่านี้ยากไหม
A: ไม่ ไม่ยากเลย สำหรับลูกค้าเก่าของเรา
อย่างน้อย 2 วันก็เพียงพอที่จะเรียนรู้การใช้งานเครื่องจักร
ถาม: เครื่องของคุณมีใบรับรองคุณภาพหรือไม่?
A: เครื่องทั้งหมดของเราได้ผ่านการรับรอง CE, ISO14001 (BCC), ISO9001 (IQNET)
และมีสิทธิบัตรของตัวเอง
Q:การรับประกันเครื่อง?
ตอบ: หนึ่งปีชิ้นส่วนจะฟรีสำหรับผู้ซื้อในการรับประกัน
หากมีข้อสงสัยในขั้นตอนการใช้งานเครื่อง
กรุณาอย่าลังเลที่จะติดต่อเราเราจะช่วยคุณในเวลา
ถาม: เวอร์ชันภาษาอังกฤษสำหรับเครื่องเหล่านี้
ตอบ: ใช่ และเราจะอัปเดตซอฟต์แวร์ให้กับลูกค้าเป็นระยะๆ
