สายการผลิต SMT ขนาดเล็ก / เครื่องหยิบและวาง GP400 / เตาอบ Reflow, Wave Solder, เครื่องพิมพ์ลายฉลุ
porductคำอธิบาย

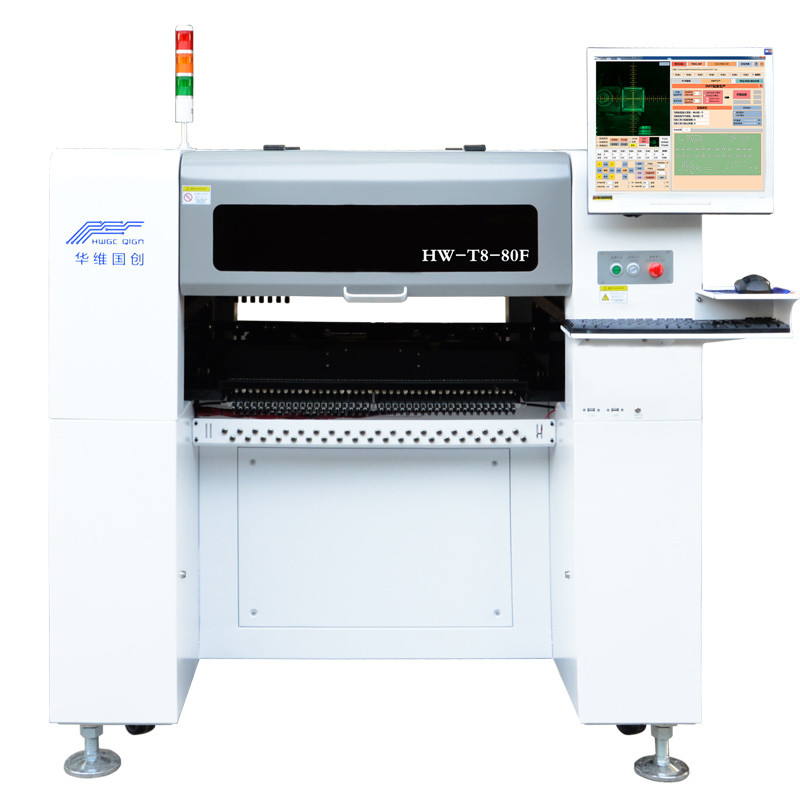

HW-T8-80F เป็นรุ่นยอดนิยมของเราที่มี VisionHW-T4-44/50F นำเสนอคุณสมบัติขั้นสูงทางเทคโนโลยีด้วยพื้นที่ทำงาน 380 มม. x 400 มม. ตำแหน่งป้อนเดียว 80 ตำแหน่ง (สูงสุด 120 ตัวป้อนโดยใช้ตัวป้อนแบบธนาคาร) ซึ่งการตั้งค่าอย่างรวดเร็ว ใช้งานง่าย และความน่าเชื่อถือสูงเป็นสิ่งสำคัญยิ่ง
คุณสมบัติของระบบ
* คุณภาพสูงสุดด้วยอุปกรณ์ที่ทันสมัยที่สุดในราคาประหยัด
*อัตราตำแหน่งสูงถึง 13000 cph
*วางส่วนประกอบที่หลากหลายได้อย่างแม่นยำ เช่น 0201, 0402, LED, BGA, QFN...
|
|
|
พื้นที่แผงวงจรสูงสุด
|
400*200 มม.
|
|
จำนวนหัวยึด
|
4
|
|
ช่วงการเคลื่อนที่สูงสุดของแกน Z
|
20 มม.
|
|
อัตราการติดตั้งสูงสุด
|
9,500 ชิ้น/ชั่วโมง
|
|
อัตราการติดตั้งเฉลี่ย
|
8,000 ชิ้น/ชั่วโมง
|
|
ความแม่นยำของตำแหน่ง
|
0.01 มม.
|
|
ช่วงบัฟเฟอร์ของหัวดูด
|
4.5 มม.
|
|
แหล่งจ่ายไฟ
|
220V/110V, 50 Hz
|
|
อากาศอัด:
|
0.6-0.7 เมกะปาสกาล
|
|
กำลังเฉลี่ย
|
400 วัตต์
|
|
โหมดการรับรู้
|
การรับรู้แบบซิงโครไนซ์สี่หัว
|
|
จำนวนกล้อง
|
กล้องมาร์ค, กล้องความเร็วสูงสี่ตัว, กล้องความละเอียดสูง
|
|
น้ำหนักผลิตภัณฑ์
|
210KG
|
|
โหมดการเข้าถึง PCB
|
เข้าและออกอัตโนมัติโดยอัตโนมัติ รองรับฟังก์ชั่นการเชื่อมต่ออุปกรณ์ซ้าย-ขวา
|
|
จำนวนถาด
|
รองรับส่วนประกอบการป้อนแบบไม่ป้อนสูงสุด 48 ชิ้น โดยแต่ละรายการสามารถระบุพิกัดได้ภายในช่วงการติดตั้ง
|
|
ความเร็วที่ซับซ้อนในการติดตั้งความต้านทานและ Chip
|
6000 / CPH
|
ช่วงความแม่นยำในการติดตั้ง
|
0201-40*40mm,ระยะห่างขา0.3mm
|
|
ชิป (การจับคู่ที่รองรับเครื่องป้อนไฟฟ้าสามารถติดตั้ง 0402,0201)
|
|
ปริมาณตัวป้อน
|
50 ชิ้น
|
|
มอเตอร์บริการ
|
เซอร์โวมอเตอร์พานาโซนิค
|
