ผู้ผลิตโรงงาน SMT Pick and Place Making Machine SMD BGA HW-T6-64F HWGC บัดกรีอัตโนมัติและกึ่งอัตโนมัติที่ผ่านมาเครื่องพิมพ์ชิปเมานต์
อาตัวโหลด PCB อัตโนมัติ

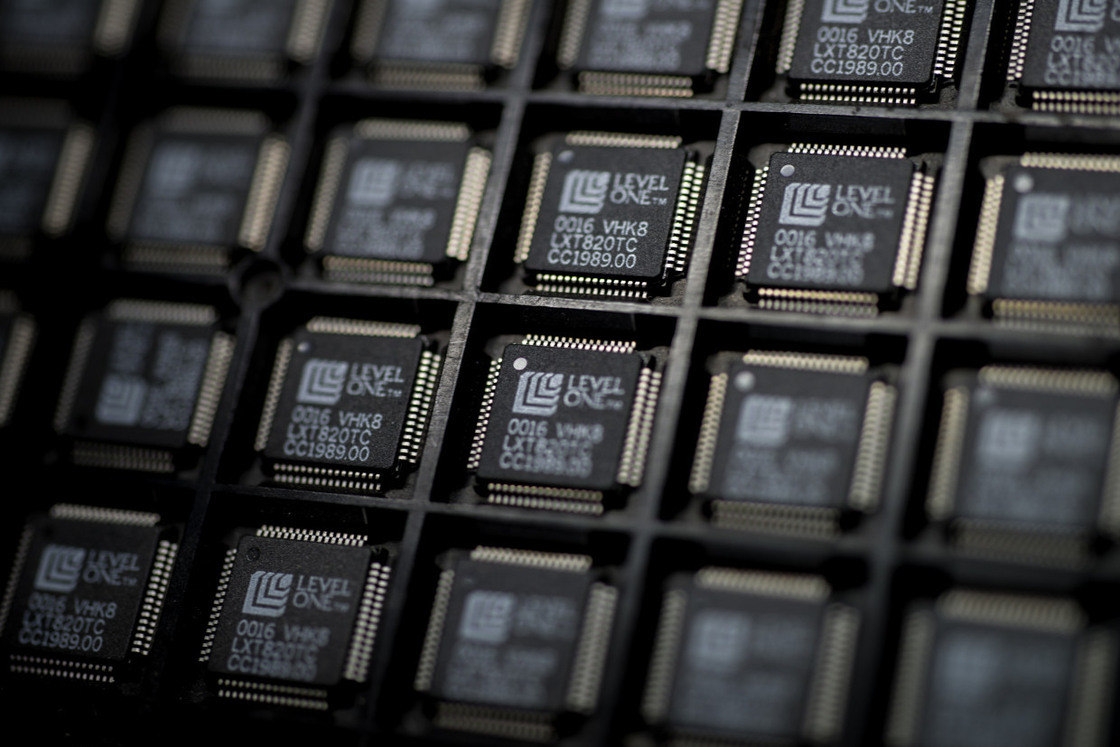

เครื่องวางตำแหน่ง SMT สามารถใส่บอร์ด PCB ที่พิมพ์เสร็จแล้วลงบนแทร็กได้โดยตรงเพื่อให้เกิดการโหลดการเล็งและการวางและติดตั้งบอร์ดอัตโนมัติรองรับตัวป้อนหลายตัว: สูงสุด 50 ตัวป้อนสามารถปรับขนาดของถาด IC มาตรฐาน ตัวป้อนหลอด ตัวป้อนแบบแท่ง ได้

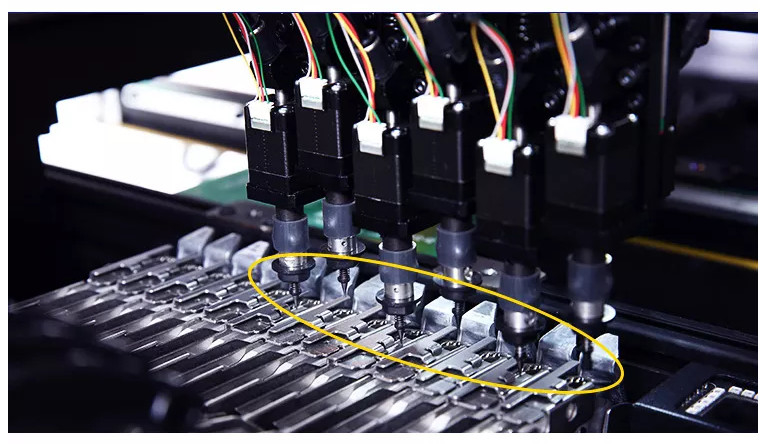

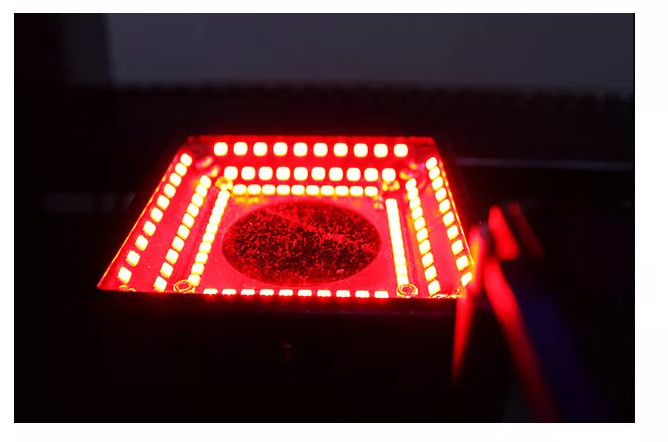

การระบุแบบซิงโครนัสโดยสี่ชุดกล้อง
เครื่องจัดตำแหน่ง SMT มีกล้อง 6 ตัว: MARK หนึ่งตัว กล้องความแม่นยำสูง 1 ตัว และกล้องความเร็วสูง 4 ตัวสามารถระบุรหัสซิงโครนัส 4 หัวเพื่อให้แน่ใจว่าความเร็วและความแม่นยำในการติดตั้งการกำหนดค่ามาตรฐานคือ 16 หัวดูดความแม่นยำสูง JUKI
ระบบเซอร์โว
เครื่องวางตำแหน่ง SMT ติดตั้งระบบเซอร์โวนำเข้าจากพานาโซนิค ประเทศญี่ปุ่น ด้วยความแม่นยำและเสถียรภาพสูง เพื่อให้แน่ใจว่ามีการติดตั้งที่มั่นคงตลอด 24 ชั่วโมง
โซ่
ใช้โซ่ลากที่ทนต่อแรงดันสูงและทนต่อการสึกหรอซึ่งเป็นประเภทเดียวกับเครื่องจักรนำเข้าโซ่ลากสามารถรับแรงกดทับได้หลายพันครั้ง

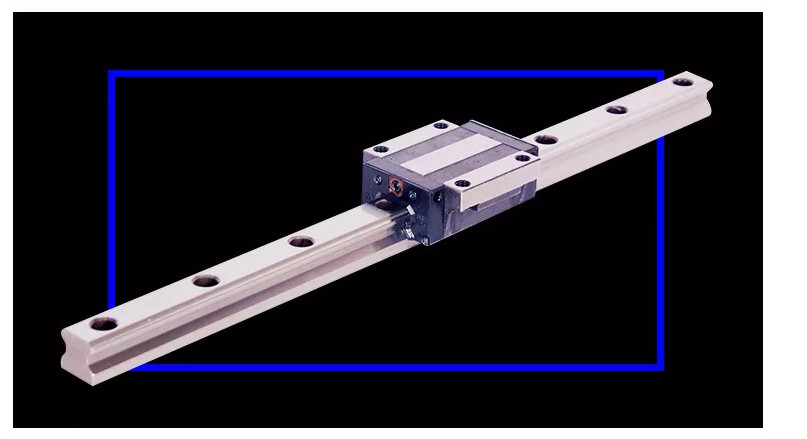

ติดตาม
ใช้แทร็กที่มีความแม่นยำสูงจาก TBI Taiwan ซึ่งมีสัญญาณรบกวนต่ำและความแม่นยำสูงเพื่อให้แน่ใจว่าอัตราความแม่นยำของชิป BGA
สายพานลำเลียง
เครื่องวางตำแหน่ง SMT นี้สามารถเชื่อมต่อกับสายพานลำเลียงโดยอัตโนมัติซึ่งสามารถขนส่งบอร์ด PCB ไปยังเครื่องบัดกรีแบบรีโฟลว์ SMT โดยไม่ต้องใช้ผู้ช่วยด้วยตนเอง จึงช่วยประหยัดค่าแรง
พารามิเตอร์ทางเทคนิค:
| ข้อมูลจำเพาะ | |
| จำนวนตัวป้อน | 50 |
| XYZ รางนำไดรฟ์ | รางนำแบบเส้นตรงสำหรับงานหนักที่มีความแม่นยำสูง |
| จำนวนกล้อง | 6 |
| จำนวนหัว | 4 |
| กำลังเฉลี่ย | 400W |
| บอร์ด PCB เป็น | กระดานอัตโนมัติ |
| แนะนำ | คู่มือสกรู |
| ความเร็วในการติดตั้งสูงสุด | 9500 ชิ้น/ชม |
| ความเร็วในการติดตั้งเฉลี่ยของความต้านทานการติดตั้งจริง | 8000 ชิ้น / ชม |
| ช่วงความแม่นยำของ Mounter | 0201-40 * 40 มม., ชิประยะห่างพิน 0.3 มม. |
| ขอบเขตการเดินทางสูงสุดในแกน Z | 20mm |
| พื้นที่แผงวงจรสูงสุด | 400×200mm |
| ความแม่นยำในการวางตำแหน่ง | 0.01mm |
| ช่วงบัฟเฟอร์ของหัวดูด | 4.5mm |
| น้ำหนัก | 300KG |
| มิติ | 900*1140*900mm |
| แหล่งจ่ายไฟ | 220V, 50/60Hz หรือ 110V |
| เครื่องอัดอากาศ | 0.6-0.7Mpa |
| มอเตอร์ขับเคลื่อน | เซอร์โวมอเตอร์พานาโซนิค |
| ระบบขับเคลื่อนการเคลื่อนที่ | ไดรฟ์ DSP ความเร็วสูงของ Panasonic |
| โหมดการรับรู้ | การรับรู้พร้อมกันของสี่หัว |
| แหล่งสุญญากาศของหัวดูด | เครื่องกำเนิดสุญญากาศเปิด-ปิดความเร็วสูงพร้อมเบรกเกอร์สุญญากาศ |
| ระบบปฏิบัติการ | ระบบปฏิบัติการเมานต์ชิปอัตโนมัติเต็มรูปแบบ |
| พัฒนาโดยเราเองโดยอิงจากระบบปฏิบัติการ Windows | |
| รองรับ windows xp, win7 | |
| มุมองค์ประกอบ | 0-360 °การหมุนแบบซิงโครนัสระหว่างการเคลื่อนไหว |
| โหมดการทำงาน X/Y | เส้นโค้งอัจฉริยะของการเชื่อมโยงการเร่งความเร็วเชิงเส้นและการชะลอตัว |
| MARK ตำแหน่งจุด | อัตโนมัติเต็มรูปแบบ (จุด MARK สามารถปรับได้ตามต้องการ) |
| สัญญาณเตือนอัจฉริยะ | การแก้ไขอัตโนมัติ, การบรรจุอัตโนมัติ, การเตือนการขาดแคลนอาหาร |
| เพลทเข้าสู่โหมด | เชื่อมต่ออัตโนมัติจากซ้ายไปขวาในส่วนเดียว |
| การวางตำแหน่งการถ่ายโอน PCB อัตโนมัติ / การวางตำแหน่งลูกสูบ, การป้อนแผ่นด้วยมือ | |
| การแสดงภาพ | จอแสดงผลควบคุมอุตสาหกรรมขนาด 17 นิ้ว, 4:3, ความละเอียด 1280 x1024 |
| จำนวนกล้องจดจำ | กล้องจดจำเครื่องหมายหนึ่งตัว, กล้องตรวจจับความเร็วสี่ตัว |
| กล้องตรวจจับที่แม่นยำหนึ่งตัว | |
| ขอบเขตการติดตั้งแบบปรับได้ | ปรับให้เข้ากับ 0201 0402, 0603, 0805, 1206, ไดโอด, ออดิโอ, SOT, QFP |
| ภายใน 40*40 มม. และระยะพิน≥0.3mm | |
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
