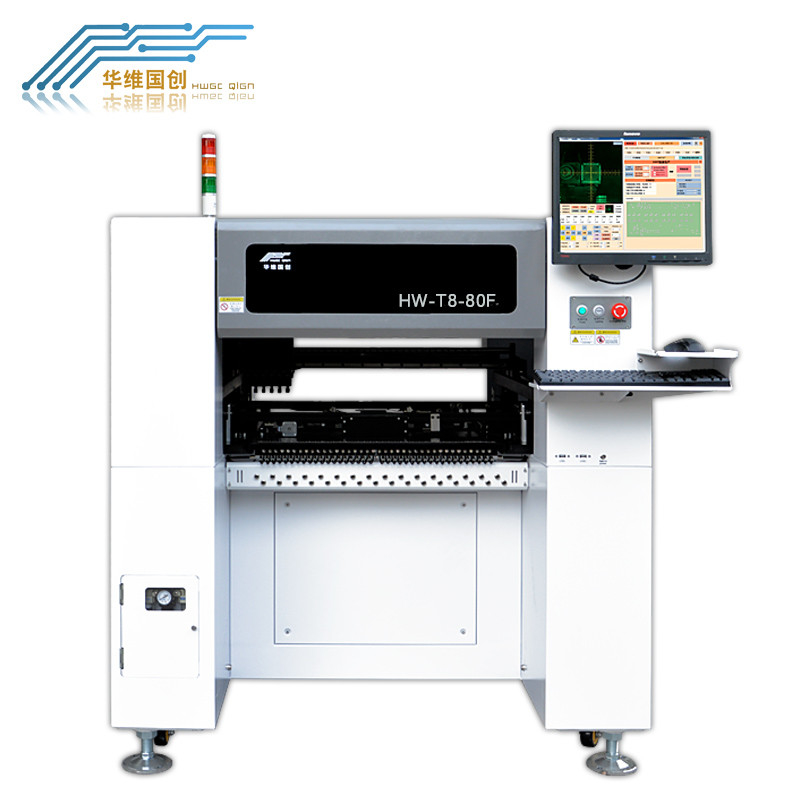

คำอธิบาย porduct HW-T8-80F เป็นรุ่นยอดนิยมของเราที่มีวิสัยทัศน์
เครื่อง Pick And Place , Mounter Surface Mounter , เครื่อง Smt
HW-T8-80F เป็นรุ่นยอดนิยมของเราที่มี VisionHW-T8-80F นำเสนอคุณสมบัติขั้นสูงทางเทคโนโลยีด้วยพื้นที่ทำงาน 260 มม. x 400 มม. ตำแหน่งป้อนเดียว 50 ตำแหน่ง (ตัวป้อนสูงสุด 120 ตัวโดยใช้ตัวป้อนแบบธนาคาร) ซึ่งการตั้งค่าอย่างรวดเร็ว ใช้งานง่าย และความน่าเชื่อถือสูงเป็นสิ่งสำคัญยิ่ง
1. สถานีวัสดุ 120 ชิ้น - สามารถตอบสนองความต้องการการติดตั้งของวัสดุต่าง ๆ และข้อกำหนดและแพ็คเกจต่าง ๆ ของผลิตภัณฑ์
1) สถานีวัสดุ 120 ชิ้น 8 มม. รองรับเครื่องป้อนไฟฟ้า NXT, 12 มม., 16 มม., 24 มม., 32 มม. และ 44 มม. เครื่องป้อนไฟฟ้า NXT, เครื่องป้อนการสั่นสะเทือนและถาด IC
2) ข้อมูลจำเพาะของแพลตฟอร์มไฟฟ้า NXT: เครื่องป้อนไฟฟ้า NXT ขนาด 8 มม. - 44 มม. เครื่องป้อนไฟฟ้าแบบป้อนไฟฟ้าที่มีความเสถียรความแม่นยำสูงอายุการใช้งานยาวนาน
2. หัวยึดอิสระ 8 กลุ่ม - หัวยึด 8 กลุ่มกระจายพร้อมหัวฉีดที่แตกต่างกัน ซึ่งเหมาะสำหรับข้อกำหนดในการติดตั้งของผลิตภัณฑ์ที่มีข้อกำหนดเพิ่มเติม
1) 8 กลุ่มของหัวยึดสามารถรับแขนคู่และสี่หัวพร้อมกันหยิบวัสดุในเวลาเดียวกันประสิทธิภาพในการหยิบดีขึ้นอย่างมาก
2) หัวยึดสามารถขึ้นและลงได้อย่างอิสระ หมุนจาก 0 ถึง 360 องศา และติดตั้งส่วนประกอบสูงสุด 20 มม.
3) แกน z สามารถขึ้นและลงได้อย่างอิสระตามความหนาของส่วนประกอบ สำหรับส่วนประกอบความต้านทานและความจุ หัวยึดสามารถรับรู้ถึงการระบุภาพทันที ส่วนประกอบสูงสามารถติดตั้งด้วยความเร็วที่ลดลง
4) สามารถตอบสนองความต้องการของส่วนประกอบขนาดต่าง ๆ ข้อกำหนดต่าง ๆ และแพ็คเกจต่าง ๆ บรรลุความหลากหลาย จัดวางครั้งเดียว
3. ประสิทธิภาพที่ครอบคลุมคือ 20000 ชิ้นต่อชั่วโมง และประสิทธิภาพสูงสุดคือ 26000 ชิ้นต่อชั่วโมง
1) ความเร็วในการติดตั้งส่วนประกอบต่างๆ (ความต้านทาน, ความจุ, ชิป) 20000 ชิ้น/ชม.
2) เฉพาะความจุหรือความต้านทานหรือความเร็วในการติดตั้งหลอดไฟ LED คือ 26000 ชิ้น / ชม.
4. กล้องความเร็วสูง 8 ชิ้น, กล้องความละเอียดสูง 2 ชิ้น - เพื่อตอบสนองความต้องการในการจดจำภาพของส่วนประกอบต่างๆ
1) กล้องความเร็วสูงสามารถตอบสนองการจดจำภาพของส่วนประกอบที่มีขนาดเส้นผ่าศูนย์กลางน้อยกว่า 10 มม. รวมทั้งความต้านทาน ความจุ ลูกปัดโคมไฟ ทรานซิสเตอร์ ไดโอด ฯลฯ
2) กล้องความละเอียดสูงสามารถตอบสนองการจดจำภาพของส่วนประกอบที่มีเส้นผ่านศูนย์กลางน้อยกว่า 35 มม. ส่วนใหญ่รวมถึงชิป หมุด โมดูล ฯลฯ
5. ความต้านทานและความจุสูงกว่า 0201, ชิปพิน 0.3 มม.
1) ใช้เครื่องป้อนไฟฟ้าเพื่อให้เป็นไปตามข้อกำหนดการติดตั้งของส่วนประกอบ 0201
2) กล้องความละเอียดสูงที่มีการมองเห็นที่แม่นยำสามารถตอบสนองความต้องการในการติดตั้งชิปของ QPF, BGA, QFP เป็นต้น
6. PCB ที่มีความหนาน้อยกว่า 3mm, 340*560mm.
1) รองรับ PCB ที่มีความหนา 1 mm-3 mm.
2) รองรับความกว้างขั้นต่ำ 50 มม. PCB ความกว้างสูงสุด 560 มม. ความยาว 340 มม. PCB
| |
|
| อัตราตำแหน่ง |
13000CPH |
| ความแม่นยำ |
± .001” (0.02 มม.) |
| แรงดันไฟฟ้า |
220AC |
| น้ำหนัก |
800กก. |
| การรับประกัน |
1 ปี |
| สนับสนุน |
การสนับสนุนวิดีโอ |
| UI |
GUI ที่ดีที่สุด (ส่วนต่อประสานกราฟิกกับผู้ใช้) ในระดับเดียวกันโดยใช้ซอฟต์แวร์ที่ใช้ Windows® ช่วยให้ตั้งโปรแกรมได้ในเวลาไม่กี่นาที |
| หมายเลขสูงสุดของตัวป้อน (เทป 8 มม.) |
หมายเลขสูงสุดของตัวป้อน (เทป 8 มม.) |
| ขนาดกระดานสูงสุด |
260mmX400mm |
| ความสามารถของส่วนประกอบที่เล็กที่สุด |
201 |
| วิชั่นซิสเต็ม |
วิสัยทัศน์ HWGC |
| เครื่องป้อนแบบสั่น |
Loose, tube, stick (การควบคุมความถี่และแอมพลิจูด) |
| |
|
วิชั่นซิสเต็ม
ระบบหยิบและวางด้วยภาพซีรีส์ HW นั้นง่ายต่อการตั้งโปรแกรมสำหรับผู้ปฏิบัติงานทุกคน ชาญฉลาดและใช้งานได้รวดเร็ว
เครื่องให้อาหาร
Yamaha Pneumatic feeder และ Electricial feeder ถูกนำมาใช้ ขนาดต่างๆ ได้แก่ 8mm, 12mm, 16mm, 24 mm, 32mm and 44mm.
คุณสมบัติของระบบ
* คุณภาพสูงสุดด้วยอุปกรณ์ที่ทันสมัยที่สุดในราคาประหยัด
* อัตราตำแหน่งสูงถึง 7000 cph
* วางส่วนประกอบได้หลากหลายอย่างแม่นยำ เช่น 0201, 0402, LED, BGA, QFN...
ส่วนประกอบระบบช่วยวิชันซิสเต็ม HW ช่วยให้จัดตำแหน่ง 0201, BGA, QFN, QFP, LED และส่วนประกอบ SMT เกือบทั้งหมดได้อย่างแม่นยำ
