ตำแหน่งป้อนเดียว 120 ตำแหน่ง ซึ่งการตั้งค่าอย่างรวดเร็วใช้งานง่ายและความน่าเชื่อถือสูงเป็นสิ่งสำคัญยิ่ง
porductคำอธิบาย
HW-DSQ800-120F เป็นรุ่นยอดนิยมของเราที่มีวิสัยทัศน์HW-DSQ800-120F นำเสนอคุณสมบัติขั้นสูงทางเทคโนโลยีด้วยพื้นที่ทำงาน 260 มม. x 400 มม. ตำแหน่งป้อนเดี่ยว 120 ตำแหน่ง ซึ่งการตั้งค่าอย่างรวดเร็ว ใช้งานง่าย และความน่าเชื่อถือสูงเป็นสิ่งสำคัญยิ่ง
คุณสมบัติของระบบ
* คุณภาพสูงสุดด้วยอุปกรณ์ที่ทันสมัยที่สุดในราคาประหยัด
* อัตราการจัดวางสูงถึง 25000-26000 cph
* วางส่วนประกอบได้หลากหลายอย่างแม่นยำ เช่น 0201, 0402, LED, BGA, QFN...
วิสัยทัศน์ของเราคือการเป็นองค์กรที่นำเอาเครื่องคัดแยกและวางเครื่องในประเทศที่คุ้มต้นทุนของเราเอง และเราตั้งใจที่จะทำลายสถานการณ์ปัจจุบันของการผูกขาดระหว่างประเทศ
เราได้รักษาปรัชญาของการมีใจรักชาติ ปฏิบัติได้จริง สร้างสรรค์ ตลอดจนให้บริการสังคมผลิตภัณฑ์ของเครื่องหยิบและวางที่ลดราคาไม่เพียงแต่ได้รับการชื่นชมจากวิสาหกิจขนาดกลางและขนาดย่อมที่บ้านเท่านั้น แต่ยังได้รับการตอบรับอย่างดีจากผู้บริโภคในต่างประเทศอีกด้วย
|
|
|
จำนวนหัวหน้าตำแหน่ง
|
8 (ความแม่นยำสูง)
|
|
จำนวนถาด iC
|
96
|
|
จำนวนตัวป้อน
|
120 (ขึ้นอยู่กับตัวป้อน 8 มม.)
|
|
ความแม่นยำของตำแหน่ง
|
0.01mm
|
|
ความแม่นยำในการติดตั้งซ้ำๆ
|
0.02mm
|
|
ช่วงของความเร็วในการติดตั้ง
|
20000-26000 ชิ้น / ชม
|
|
ส่วนประกอบที่เกี่ยวข้อง
|
resistor.capacitor.chip.lamp ลูกปัดเป็นต้น
|
|
รองรับพื้นที่สูงสุดของ PCB
|
340*560mm
|
|
เครื่องให้อาหาร
|
เครื่องป้อนไฟฟ้า NXT เครื่องป้อนแบบสั่น ถาด IC ฯลฯ
|
|
อุปกรณ์รับรู้
|
ทำเครื่องหมายกล้อง x2, กล้องจดจำอย่างรวดเร็ว x8.0กล้องความแม่นยำสูง x1
|
|
ความสูงสูงสุดของส่วนประกอบที่เกี่ยวข้อง
|
≤20mm
|
|
วิธีการรับรู้
|
การรับรู้พร้อมกันและการหยิบด้วยแปดหัว
|
|
โหมดลำเลียง PCB
|
การเชื่อมต่ออัตโนมัติแบบสามขั้นตอนจากซ้ายไปขวา การวางตำแหน่ง PCB อัตโนมัติ
|
|
ทำเครื่องหมายตำแหน่ง
|
คู่มือ/อัตโนมัติ
|
|
วิธีการเขียนโปรแกรม
|
การเขียนโปรแกรมอัตโนมัติหลังจากนำเข้าไฟล์พิกัด PCB ด้วยตนเอง
|
|
ระบบควบคุม
|
ระบบควบคุม HuaweiGuochuang 2021
|
|
ความยาวขั้นสูงสุดของแกน XY
|
423 มม. * 734 มม. (ซ้าย) 423 มม. * 734 มม. (ขวา)
|
|
เพลงของแกน XY
|
การเคลื่อนที่เชิงเส้นสี่ตัว + สกรูบอลกราวด์สี่ตัว
|
|
โหมดการเคลื่อนที่ของแกน XY
|
การเชื่อมโยงอัจฉริยะของการเร่งความเร็วและการชะลอตัวของเส้นโค้งและเส้น, อัลกอริธึมการแก้ไขเชิงเส้นแบบบูรณาการ
|
|
ควบคุมคอมพิวเตอร์
|
คอมพิวเตอร์ควบคุมอุตสาหกรรมพร้อมโปรเซสเซอร์ Intel ประสิทธิภาพสูง
|
|
การปรับวิธีการของแทร็ค
|
ไฟฟ้า
|
|
|
4.5mm
|
|
ความยาวขั้นสูงสุดของแกน Z
|
50mm
|
|
ช่วงของมุมสำหรับส่วนประกอบ
|
士180°
|
|
เครื่องยนต์
|
Panasonic AC เซอร์โวมอเตอร์ MINAS A6 series
|
|
คนขับ
|
ไดรเวอร์ DSP ความเร็วสูงของ Panasonic
|
|
ข้อกำหนดการจ่ายอากาศ
|
เครื่องกรองน้ำมัน > 60L กรองฝุ่นและตัวปรับแรงดันอากาศเป็นต้น
|
|
การจ่ายสุญญากาศของหัวฉีด
|
เครื่องกำเนิดสุญญากาศ CKD ของญี่ปุ่นที่รวมฟังก์ชั่นการระเบิดด้วยสุญญากาศความเร็วสูง
|
|
|
0.5-0.6mp
|
|
OS
|
การวิจัยและพัฒนาอิสระ SMT ระบบปฏิบัติการอัจฉริยะบน Windows
|
|
การแสดงวิสัยทัศน์
|
จอแสดงผลควบคุมอุตสาหกรรมขนาด 17 นิ้ว
|
|
|
เยอรมัน lgus สายเคเบิลแบบยืดหยุ่นที่ทนทาน (10 ล้านครั้ง)
|
|
พาวเวอร์ซัพพลาย
|
220V 50/60Hz
|
|
|
1500W
|
|
ขนาดเครื่อง
|
1740*1360*1440mm
|
|
น้ำหนัก
|
1100Kg
|

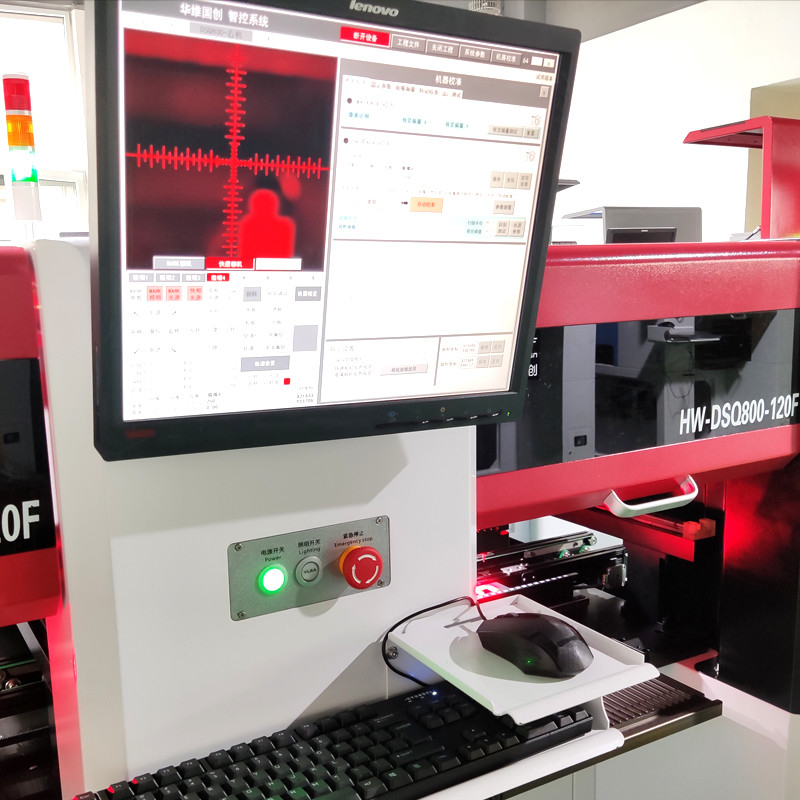

วิชั่นซิสเต็มระบบช่วยวิชันซิสเต็ม HW ช่วยให้จัดตำแหน่ง 0201, BGA, QFN, QFP, LED และส่วนประกอบ SMT เกือบทั้งหมดได้อย่างแม่นยำ
ระบบหยิบและวางด้วยภาพซีรีส์ HW นั้นง่ายต่อการตั้งโปรแกรมสำหรับผู้ปฏิบัติงานทุกคน ชาญฉลาดและใช้งานได้รวดเร็ว
เครื่องให้อาหาร
NXT ใช้เครื่องป้อนไฟฟ้าขนาด 8 มม. 12 มม. 16 มม. 24 มม. 32 มม. และ 44 มม.
