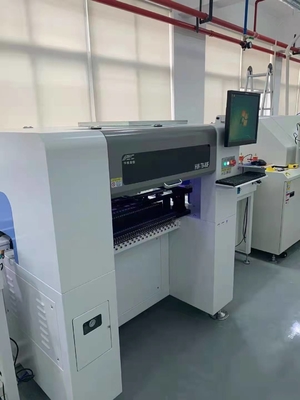

Name: เครื่องรับและวาง PCB ขนาดเล็ก / HWGC Led Assembly Machine 20000 ชิ้น / H
Brand: HWGC
SKU: HW-DSQ800-120F
Price: 24500 USD
Availability: InStock
Rating: 5 (139 reviews)

เครื่องรับและวาง PCB ขนาดเล็ก / HWGC Led Assembly Machine 20000 ชิ้น / H

โปรโมชั่น DSQ800-120F เครื่องคัดแยกและวางขนาดเล็ก LED อัตโนมัติเครื่อง Pick And Place พร้อมเซอร์โวมอเตอร์ +11

HW-DSQ800-120F เป็นรุ่นยอดนิยมของเราที่มีวิสัยทัศน์HW-DSQ800-120F นำเสนอคุณสมบัติขั้นสูงทางเทคโนโลยีด้วยพื้นที่ทำงาน 260 มม. x 400 มม. ตำแหน่งป้อนเดี่ยว 120 ตำแหน่ง ซึ่งการตั้งค่าอย่างรวดเร็ว ใช้งานง่าย และความน่าเชื่อถือสูงเป็นสิ่งสำคัญยิ่ง

SMT เครื่องหยิบและวางบนโต๊ะ

เครื่องหยิบและวางแบบตั้งโต๊ะ GP400
ระบบควบคุมคอมพิวเตอร์
โดยทั่วไปแล้วเครื่องวางตำแหน่ง SMT จะติดตั้งจอคอมพิวเตอร์และเมาส์รองรับ XP และ Windows 7 ซึ่งช่วยให้สามารถเขียนโปรแกรมด้วยภาพและนำเข้าไฟล์ PCB เนื่องจากระบบปฏิบัติการแบบ humanized

อาตัวโหลด PCB อัตโนมัติ
เครื่องวางตำแหน่ง SMT สามารถใส่บอร์ด PCB ที่พิมพ์เสร็จแล้วลงบนแทร็กได้โดยตรงเพื่อให้เกิดการโหลดการเล็งและการวางและติดตั้งบอร์ดอัตโนมัติรองรับตัวป้อนหลายตัว: สูงสุด 50 ตัวป้อนสามารถปรับขนาดของถาด IC มาตรฐาน ตัวป้อนหลอด ตัวป้อนแบบแท่ง ได้

การระบุแบบซิงโครนัสโดยสี่ชุดกล้อง
เครื่องจัดตำแหน่ง SMT มีกล้อง 6 ตัว: MARK หนึ่งตัว กล้องความแม่นยำสูง 1 ตัว และกล้องความเร็วสูง 4 ตัวสามารถระบุรหัสซิงโครนัส 4 หัวเพื่อให้แน่ใจว่าความเร็วและความแม่นยำในการติดตั้งการกำหนดค่ามาตรฐานคือ 16 หัวดูดความแม่นยำสูง JUKI

ระบบเซอร์โว
เครื่องวางตำแหน่ง SMT ติดตั้งระบบเซอร์โวนำเข้าจากพานาโซนิค ประเทศญี่ปุ่น ด้วยความแม่นยำและเสถียรภาพสูง เพื่อให้แน่ใจว่ามีการติดตั้งที่มั่นคงตลอด 24 ชั่วโมง

โซ่
ใช้โซ่ลากที่ทนต่อแรงดันสูงและทนต่อการสึกหรอซึ่งเป็นประเภทเดียวกับเครื่องจักรนำเข้าโซ่ลากสามารถรับแรงกดทับได้หลายพันครั้ง

ติดตาม

ใช้แทร็กที่มีความแม่นยำสูงจาก TBI Taiwan ซึ่งมีสัญญาณรบกวนต่ำและความแม่นยำสูงเพื่อให้แน่ใจว่าอัตราความแม่นยำของชิป BGA

สายพานลำเลียง

เครื่องวางตำแหน่ง SMT นี้สามารถเชื่อมต่อกับสายพานลำเลียงโดยอัตโนมัติซึ่งสามารถขนส่งบอร์ด PCB ไปยังเครื่องบัดกรีแบบรีโฟลว์ SMT โดยไม่ต้องใช้ผู้ช่วยด้วยตนเอง จึงช่วยประหยัดค่าแรง

พารามิเตอร์ทางเทคนิค:

ข้อมูลจำเพาะ
จำนวนตัวป้อน	50
XYZ รางนำไดรฟ์	รางนำแบบเส้นตรงสำหรับงานหนักที่มีความแม่นยำสูง
จำนวนกล้อง	6
จำนวนหัว	4
กำลังเฉลี่ย	400W
บอร์ด PCB เป็น	กระดานอัตโนมัติ
แนะนำ	คู่มือสกรู
ความเร็วในการติดตั้งสูงสุด	9500 ชิ้น/ชม
ความเร็วในการติดตั้งเฉลี่ยของความต้านทานการติดตั้งจริง	8000 ชิ้น / ชม
ช่วงความแม่นยำของ Mounter	0201-40 * 40 มม., ชิประยะห่างพิน 0.3 มม.
ขอบเขตการเดินทางสูงสุดในแกน Z	20mm
พื้นที่แผงวงจรสูงสุด	400×200mm
ความแม่นยำในการวางตำแหน่ง	0.01mm
ช่วงบัฟเฟอร์ของหัวดูด	4.5mm
น้ำหนัก	300KG
มิติ	9001140900mm
แหล่งจ่ายไฟ	220V, 50/60Hz หรือ 110V
เครื่องอัดอากาศ	0.6-0.7Mpa
มอเตอร์ขับเคลื่อน	เซอร์โวมอเตอร์พานาโซนิค
ระบบขับเคลื่อนการเคลื่อนที่	ไดรฟ์ DSP ความเร็วสูงของ Panasonic
โหมดการรับรู้	การรับรู้พร้อมกันของสี่หัว
แหล่งสุญญากาศของหัวดูด	เครื่องกำเนิดสุญญากาศเปิด-ปิดความเร็วสูงพร้อมเบรกเกอร์สุญญากาศ
ระบบปฏิบัติการ	ระบบปฏิบัติการเมานต์ชิปอัตโนมัติเต็มรูปแบบ
	พัฒนาโดยเราเองโดยอิงจากระบบปฏิบัติการ Windows
	รองรับ windows xp, win7
มุมองค์ประกอบ	0-360 °การหมุนแบบซิงโครนัสระหว่างการเคลื่อนไหว
โหมดการทำงาน X/Y	เส้นโค้งอัจฉริยะของการเชื่อมโยงการเร่งความเร็วเชิงเส้นและการชะลอตัว
MARK ตำแหน่งจุด	อัตโนมัติเต็มรูปแบบ (จุด MARK สามารถปรับได้ตามต้องการ)
สัญญาณเตือนอัจฉริยะ	การแก้ไขอัตโนมัติ, การบรรจุอัตโนมัติ, การเตือนการขาดแคลนอาหาร
เพลทเข้าสู่โหมด	เชื่อมต่ออัตโนมัติจากซ้ายไปขวาในส่วนเดียว
เพลทเข้าสู่โหมด	การวางตำแหน่งการถ่ายโอน PCB อัตโนมัติ / การวางตำแหน่งลูกสูบ, การป้อนแผ่นด้วยมือ
การแสดงภาพ	จอแสดงผลควบคุมอุตสาหกรรมขนาด 17 นิ้ว, 4:3, ความละเอียด 1280 x1024
จำนวนกล้องจดจำ	กล้องจดจำเครื่องหมายหนึ่งตัว, กล้องตรวจจับความเร็วสี่ตัว
จำนวนกล้องจดจำ	กล้องตรวจจับที่แม่นยำหนึ่งตัว
ขอบเขตการติดตั้งแบบปรับได้	ปรับให้เข้ากับ 0201 0402, 0603, 0805, 1206, ไดโอด, ออดิโอ, SOT, QFP
ขอบเขตการติดตั้งแบบปรับได้	ภายใน 40*40 มม. และระยะพิน≥0.3mm

1) สถานีวัสดุ 120 ชิ้น 8 มม. รองรับเครื่องป้อนไฟฟ้า NXT, 12 มม., 16 มม., 24 มม., 32 มม. และ 44 มม. เครื่องป้อนไฟฟ้า NXT, เครื่องป้อนการสั่นสะเทือนและถาด IC

2) ข้อมูลจำเพาะของแพลตฟอร์มไฟฟ้า NXT: เครื่องป้อนไฟฟ้า NXT ขนาด 8 มม. - 44 มม. เครื่องป้อนไฟฟ้าแบบป้อนไฟฟ้าที่มีความเสถียรความแม่นยำสูงอายุการใช้งานยาวนาน

หัวยึดอิสระ 8 กลุ่ม - หัวยึด 8 กลุ่มกระจายพร้อมหัวฉีดที่แตกต่างกัน ซึ่งเหมาะสำหรับข้อกำหนดในการติดตั้งของผลิตภัณฑ์ที่มีข้อกำหนดเพิ่มเติม

1) 8 กลุ่มของหัวยึดสามารถรับแขนคู่และสี่หัวพร้อมกันหยิบวัสดุในเวลาเดียวกันประสิทธิภาพในการหยิบดีขึ้นอย่างมาก

2) หัวยึดสามารถขึ้นและลงได้อย่างอิสระ หมุนจาก 0 ถึง 360 องศา และติดตั้งส่วนประกอบสูงสุด 20 มม.

3) แกน z สามารถขึ้นและลงได้อย่างอิสระตามความหนาของส่วนประกอบ สำหรับส่วนประกอบความต้านทานและความจุ หัวยึดสามารถรับรู้ถึงการระบุภาพทันที ส่วนประกอบสูงสามารถติดตั้งด้วยความเร็วที่ลดลง

4) สามารถตอบสนองความต้องการของส่วนประกอบขนาดต่าง ๆ ข้อกำหนดต่าง ๆ และแพ็คเกจต่าง ๆ บรรลุความหลากหลาย จัดวางครั้งเดียว

คำถามที่พบบ่อย

Q: การอบรมเป็นอย่างไร?
ตอบ: หลังจากซื้อเครื่องจักรของเราแล้ว วิศวกรของคุณสามารถไปที่บริษัทของเราได้ หรือวิธีนี้ก็ใช้งานง่ายมากเรามีคู่มือผู้ใช้ภาษาอังกฤษและวิดีโอแนะนำเกี่ยวกับ teรู้วิธีใช้งานเครื่องคู่มือผู้ใช้จะมาพร้อมกับเครื่องด้วยกัน
