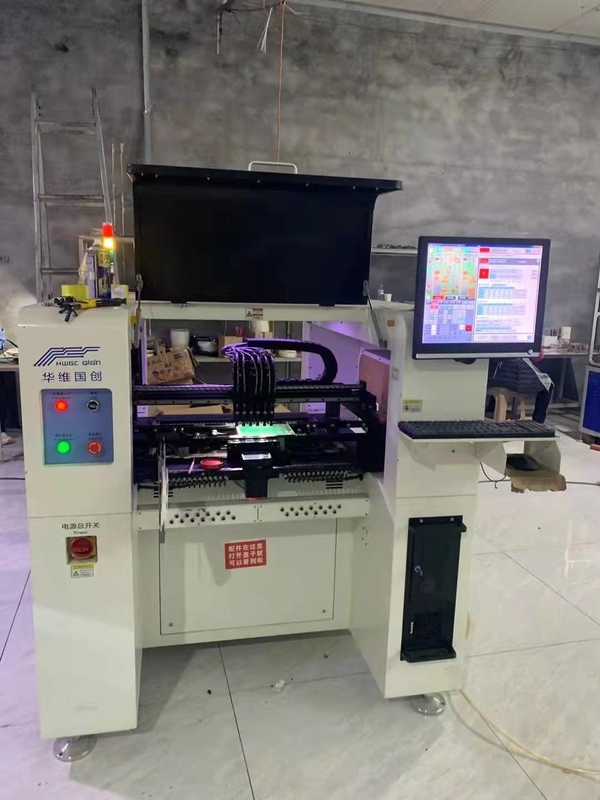

SMT ออนไลน์ 8 หัวเครื่องรับและวาง LED พร้อมชุดกล้อง 11 ตัว SMT Yamaha Series หุ่นยนต์หยิบและวาง HW-DSQ800-1
บทนำ:
No.1 ระบบทำความร้อนที่มีอายุการใช้งานยาวนานขั้นสูงที่ไม่เหมือนใคร
1. ระบบทำความร้อนนำฮีตเตอร์นิกเกิลของสวีเดนมาใช้อย่างมีประสิทธิภาพและประหยัดพลังงานความยาวคลื่นสูงสุดของพลังงานรังสีคือ 4UM พร้อมตัวสะท้อนแสงพื้นผิวโค้งช่วยเพิ่มความเร็วของอุณหภูมิ ปรับปรุงประสิทธิภาพเชิงความร้อนและระบบหมุนเวียนอากาศแบบบังคับพิเศษทำให้ PCB และส่วนประกอบได้รับความร้อนสม่ำเสมอและขจัด "เอฟเฟกต์เงา" อย่างมีประสิทธิภาพ
2. ใช้วัสดุป้องกันอุณหภูมิสูงพิเศษในโครงสร้างการรักษาความร้อนและเหล็กหล่อในช่องความร้อน
3. ใช้มอเตอร์เป่าลมอุณหภูมิสูงของไต้หวัน SanYue นำเข้าและท่อความร้อนรูปตัว W การออกแบบที่สำคัญไม่มีเสียงรบกวนหรือการสั่นสะเทือนและสะดวกสำหรับการบำรุงรักษา
4. โซนทำความร้อนมีโครงสร้างที่มีรูพรุนอลูมิเนียมแอร์ไดเร็กเตอร์ อากาศร้อนจะกระจายไปยังพื้นผิว PCB อย่างสม่ำเสมอฮูดสามารถเปิดได้อย่างสมบูรณ์เพื่อให้ง่ายต่อการบำรุงรักษา
No.2 ระบบสายพานลำเลียงที่เสถียรและเชื่อถือได้
1. ระบบขับเคลื่อนสายพานลำเลียงใช้มอเตอร์ปรับความเร็ว STK นำเข้าจากไต้หวันจับคู่กับตัวลดกังหัน 1:150 สามารถทำงานได้อย่างเสถียรสุด ๆ ช่วงความเร็วอาจแตกต่างกันระหว่าง 0-1500 มม. / นาที
2. รองรับโครงสร้างลูกกลิ้งอิสระและสายพานตาข่ายทำงานได้อย่างราบรื่นและความแม่นยำของความเร็วสูงถึง ±20 มม./นาที
3. เข็มขัดตาข่าย: ทนทานและทนต่อการสึกหรอไม่ง่ายที่จะเปลี่ยนรูปและอายุการใช้งานยาวนาน
No.3 ระบบควบคุมไฟฟ้าที่เสถียรและเชื่อถือได้
1. ใช้ตัวควบคุมเทอร์โมสตัทนำเข้าซึ่งเป็นเจ้าของลอจิกคลุมเครือและระบบควบคุมวงปิด PIDสามารถตอบสนองต่อการเปลี่ยนแปลงของสภาวะความร้อนได้อย่างรวดเร็ว และรับประกันการชดเชยความร้อนอย่างมีประสิทธิภาพเพื่อให้ได้อุณหภูมิที่ต้องการ
2. การใช้เทอร์โมคัปเปิลที่นำเข้าจากไต้หวันไปยังทุกโซนความร้อน ทำให้สามารถป้อนกลับอย่างรวดเร็วการเปลี่ยนแปลงในแต่ละโซนอุณหภูมิ ตรวจสอบตามเวลาจริงเพื่อรักษาอุณหภูมิในแต่ละโซน
3. รีเลย์โซลิดสเตต SSR พิเศษที่จับคู่กับบล็อกกระจายความร้อนโดยเฉพาะช่วยยืดอายุการใช้งานได้อย่างมีประสิทธิภาพไม่มีเอาต์พุตหน้าสัมผัสและฟังก์ชั่นควบคุมฟัซซี่โดยเทอร์โมสตัท สามารถตรวจสอบการเปลี่ยนแปลงของอุณหภูมิสิ่งแวดล้อมและค่าความร้อน ใช้อุปกรณ์ทำความร้อนด้วยพัลส์ขั้นต่ำ ทำให้มั่นใจได้ถึงความแม่นยำสูงของการควบคุมอุณหภูมิและอุณหภูมิสม่ำเสมอภายในโซนความยาวของโซน ทิศทางการไหล การกระจายอุณหภูมิ ทั้งหมดนี้เป็นไปตามมาตรฐาน IPC
4. องค์ประกอบความร้อนที่มีประสิทธิภาพ ร้อนขึ้นอย่างรวดเร็ว เพียงต้องการประมาณ.20 นาทีจากอุณหภูมิห้องถึงอุณหภูมิที่ตั้งไว้
5. การวินิจฉัยความล้มเหลว สัญญาณเตือนภาพและเสียง
6. ฟังก์ชั่นการผลิตล่าช้าในการปิดเครื่อง, การระบายความร้อนสม่ำเสมอหลังจากปิดเครื่อง: ป้องกันไม่ให้อุปกรณ์ฮาร์ดแวร์เสียหายจากความร้อน
ข้อมูลจำเพาะ:
| แบบอย่าง | HW-R816 | |
|
ระบบทำความร้อน |
จำนวนโซนทำความร้อน | บน 8 ล่าง 8 |
| ทางผ่านความร้อน | 2900mm | |
| รูปแบบเครื่องทำความร้อน | อากาศร้อน | |
| จำนวนคูลลิ่งโซน | ขึ้น 1 ล่าง 1 | |
| สไตล์คูลลิ่ง | บังคับอากาศเย็น | |
|
ระบบสายพานลำเลียง |
แม็กซ์ความกว้างของ PCB | 300mm |
| ความกว้างของสายพานตาข่าย | 400mm | |
| ทิศทางสายพานลำเลียง | L→R(หรือ R→L) | |
| ความสูงของกระบวนการ | 900±20mm | |
| ประเภทสายพานลำเลียง | สายพานตาข่ายและโซ่ลำเลียง | |
| ความเร็วสายพานลำเลียง | 0-1000mm/นาที | |
| การหล่อลื่นด้วยมือ | มาตรฐาน | |
| ตะขอยก | เสาสกรูไฟฟ้า | |
| ด้านรางคงที่ | รางด้านหน้าคงที่ (ตัวเลือก: รางด้านหลังคงที่) | |
| เคลียร์สินค้า | บนและล่าง 30mm | |
|
ระบบควบคุม |
พาวเวอร์ซัพพลาย | 5line 3เฟส 380V 50/60Hz |
| การใช้พลังงานทั้งหมด | 34kw | |
| การบริโภคเริ่มต้น | 26kw | |
| การบริโภคที่มั่นคง | 5-8KW | |
| Ramp Up Time | ประมาณ 25 นาที | |
| อุณหภูมิช่วงการตั้งค่า | อุณหภูมิห้อง-300℃ | |
| อุณหภูมิวิธีการควบคุม | PLC + PC | |
| อุณหภูมิควบคุมความแม่นยำ | ±1.5℃ | |
| การจัดเก็บข้อมูล | ประมวลผลข้อมูลและสถานะการจัดเก็บ (80GB) | |
| แผ่นหัวฉีด | แผ่นโลหะผสมอลูมิเนียม | |
| สัญญาณเตือนผิดปกติ | อุณหภูมิผิดปกติ(อุณหภูมิเกิน/อุณหภูมิต่ำ) | |
| บอร์ดหลุดปลุก | ไฟทาวเวอร์: เหลืองอุ่น, เขียว-ปกติ, แดงผิดปกติ | |
|
ทั่วไป |
ขนาด (L * W * H) | 4600×1100×1490mm |
