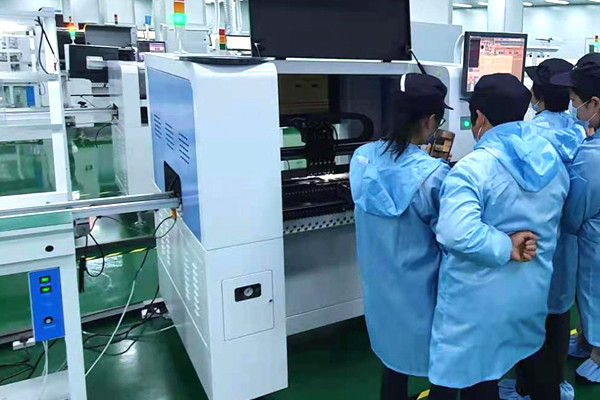

HWGC ความเร็วสูง HW-DSQ800-120F เครื่องคัดแยกและวาง Smt pcb ประกอบการผลิตวาง 0201 BGA smt เครื่องที่ใช้
ตัวโหลด PCB อัตโนมัติ
เครื่องวางตำแหน่ง SMT สามารถใส่บอร์ด PCB ที่พิมพ์เสร็จแล้วลงบนแทร็กได้โดยตรงเพื่อให้เกิดการโหลดการเล็งและการวางและติดตั้งบอร์ดอัตโนมัติรองรับตัวป้อนหลายตัว: สูงสุด 80 ตัวป้อนสามารถปรับขนาดของถาด IC มาตรฐาน ตัวป้อนหลอด ตัวป้อนแบบแท่ง ได้
การระบุแบบซิงโครนัสโดยแปดชุดกล้อง
เครื่องจัดตำแหน่ง SMT มีกล้อง 10 ตัว: MARK หนึ่งตัว กล้องความแม่นยำสูง 1 ตัวและกล้องความเร็วสูง 8 ตัวสามารถระบุรหัสซิงโครนัส 8 หัวเพื่อให้แน่ใจว่าความเร็วและความแม่นยำในการติดตั้งการกำหนดค่ามาตรฐานคือ 16 หัวดูดความแม่นยำสูง JUKI
ระบบเซอร์โว
เครื่องวางตำแหน่ง SMT ติดตั้งระบบเซอร์โวนำเข้าจากพานาโซนิค ประเทศญี่ปุ่น ด้วยความแม่นยำและเสถียรภาพสูง เพื่อให้แน่ใจว่ามีการติดตั้งที่มั่นคงตลอด 24 ชั่วโมง
โซ่
ใช้โซ่ลากที่ทนต่อแรงดันสูงและทนต่อการสึกหรอซึ่งเป็นประเภทเดียวกับเครื่องจักรนำเข้าโซ่ลากสามารถรับแรงกดทับได้หลายพันครั้ง
ติดตาม
ใช้แทร็กที่มีความแม่นยำสูงจาก TBI Taiwan ซึ่งมีสัญญาณรบกวนต่ำและความแม่นยำสูงเพื่อให้แน่ใจว่าอัตราความแม่นยำของชิป BGA
สายพานลำเลียง
เครื่องวางตำแหน่ง SMT นี้สามารถเชื่อมต่อกับสายพานลำเลียงโดยอัตโนมัติซึ่งสามารถขนส่งบอร์ด PCB ไปยังเครื่องบัดกรีแบบรีโฟลว์ SMT โดยไม่ต้องใช้ผู้ช่วยด้วยตนเอง จึงช่วยประหยัดค่าแรง
|
|
|
แบบอย่าง
|
H8
|
|
จำนวนหัวหน้าตำแหน่ง
|
8(ความแม่นยำสูง)
|
|
จำนวนตำแหน่งป้อน
|
80 (ขึ้นอยู่กับตัวป้อน 8 มม.)
|
|
จำนวนกล้อง
|
10
มาร์คกล้อง----------------1
กล้องจดจำอย่างรวดเร็ว--8
กล้องความเที่ยงตรงสูง----1
|
|
จำนวนถาด
|
รองรับอุปกรณ์ที่ไม่ป้อนสูงสุด 48 ชิ้น วัสดุแต่ละชนิดสามารถระบุพิกัดภายในช่วงการติดตั้ง และขยาย
ความสามารถในการรับคำสั่งเครื่องเดียวจากด้านการปฏิบัติ
|
|
ความแม่นยำของตำแหน่ง
|
0.01mm
|
|
ความแม่นยำในการติดตั้งซ้ำๆ
|
0.025mm
|
|
ช่วงบัฟเฟอร์หัวฉีด
|
4.5mm
|
|
พื้นที่สูงสุดของPCB
|
500*380mm
|
|
ความสูงสูงสุดของส่วนประกอบ
|
7 มม. (สามารถปรับแต่งได้ถึง 20 มม.)
|
|
ช่วงการเคลื่อนที่สูงสุดของแกน Z
|
20mm
|
|
ความเร็วในการติดตั้งสูงสุด
|
15000CPH
|
|
ความเร็วในการติดตั้งเฉลี่ย
|
10000-12000CPH
|
|
แนะนำ
|
คู่มือสกรู
|
|
มอเตอร์ขับเคลื่อน
|
นำเข้ามอเตอร์เซอร์โว AC MINAS A6 series
|
|
ระบบขับเคลื่อนการเคลื่อนที่
|
นำเข้าไดรฟ์ DSP ความเร็วสูง
|
|
XYZ รางนำไดรฟ์
|
คู่มือการเคลื่อนที่เชิงเส้นคู่ + บอลสกรูกราวด์คู่
|
|
ช่วงการติดตั้งที่ใช้งานได้
|
เหมาะสำหรับ 0201, 0402, 0603, 0805, 1206, ไดโอด, ไตรโอด, SOT และ QFP, BGA ฯลฯ ด้วยระยะพิทช์ของตะกั่ว ≥0.3มม. (ระยะห่างของพินเซ็นเตอร์
0.5 มม.) ภายใน 40 * 40 มม.
|
|
โหมดป้อน PCB
|
การเชื่อมต่ออัตโนมัติแบบสามขั้นตอนจากซ้ายไปขวา PCB อัตโนมัติ
|
|
วิธีการเขียนโปรแกรม
|
ตั้งโปรแกรมอัตโนมัติหลังจากนำเข้าไฟล์พิกัด PCB ด้วยตนเอง
|
|
การปรับวิธีการของแทร็ค
|
ไฟฟ้า
|
|
ทำเครื่องหมายตำแหน่ง
|
อัตโนมัติ--ด้วยตนเอง
|
|
โหมดการรับรู้
|
การรับรู้พร้อมกันของแปดหัว
|
|
ตัวป้อนเทป
|
8,12,16,24 มม. และตัวป้อนแบบสั่น (สามารถติดเข้ากับชิปท่อได้)
|
