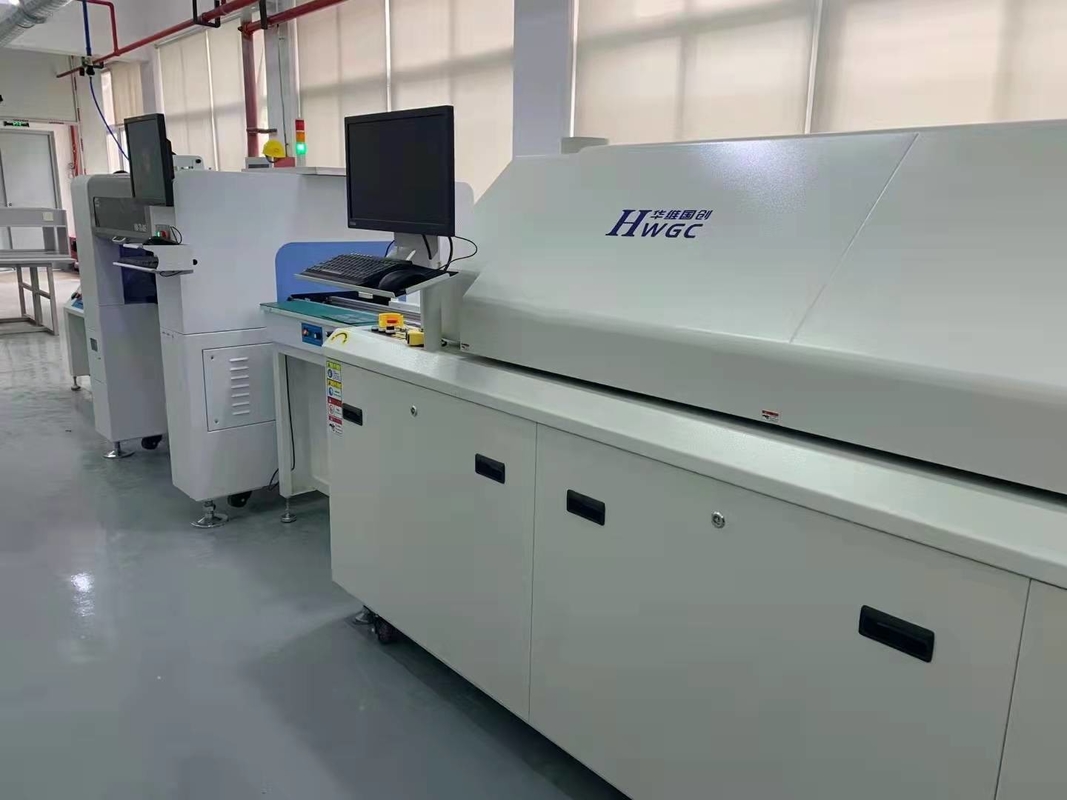

PNP SMT550 เครื่องสายการผลิต PCB HWGC T4 SMT เครื่อง Pick & Place

1. สถานีวัสดุ 120 ชิ้น - สามารถตอบสนองความต้องการการติดตั้งของวัสดุต่าง ๆ และข้อกำหนดและแพ็คเกจต่าง ๆ ของผลิตภัณฑ์

1) สถานีวัสดุ 120 ชิ้น 8 มม. รองรับเครื่องป้อนไฟฟ้า NXT, 12 มม., 16 มม., 24 มม., 32 มม. และ 44 มม. เครื่องป้อนไฟฟ้า NXT, เครื่องป้อนการสั่นสะเทือนและถาด IC

2) ข้อมูลจำเพาะของแพลตฟอร์มไฟฟ้า NXT: เครื่องป้อนไฟฟ้า NXT ขนาด 8 มม. - 44 มม. เครื่องป้อนไฟฟ้าแบบป้อนไฟฟ้าที่มีความเสถียรความแม่นยำสูงอายุการใช้งานยาวนาน

2. หัวยึดอิสระ 8 กลุ่ม - หัวยึด 8 กลุ่มกระจายพร้อมหัวฉีดที่แตกต่างกัน ซึ่งเหมาะสำหรับข้อกำหนดในการติดตั้งของผลิตภัณฑ์ที่มีข้อกำหนดเพิ่มเติม

1) 8 กลุ่มของหัวยึดสามารถรับแขนคู่และสี่หัวพร้อมกันหยิบวัสดุในเวลาเดียวกันประสิทธิภาพในการหยิบดีขึ้นอย่างมาก

2) หัวยึดสามารถขึ้นและลงได้อย่างอิสระ หมุนจาก 0 ถึง 360 องศา และติดตั้งส่วนประกอบสูงสุด 20 มม.

3) แกน z สามารถขึ้นและลงได้อย่างอิสระตามความหนาของส่วนประกอบ สำหรับส่วนประกอบความต้านทานและความจุ หัวยึดสามารถรับรู้ถึงการระบุภาพทันที ส่วนประกอบสูงสามารถติดตั้งด้วยความเร็วที่ลดลง

4) สามารถตอบสนองความต้องการของส่วนประกอบขนาดต่าง ๆ ข้อกำหนดต่าง ๆ และแพ็คเกจต่าง ๆ บรรลุความหลากหลาย จัดวางครั้งเดียว

3. ประสิทธิภาพที่ครอบคลุมคือ 20000 ชิ้นต่อชั่วโมง และประสิทธิภาพสูงสุดคือ 26000 ชิ้นต่อชั่วโมง

1) ความเร็วในการติดตั้งส่วนประกอบต่างๆ (ความต้านทาน, ความจุ, ชิป) 20000 ชิ้น/ชม.

2) เฉพาะความจุหรือความต้านทานหรือความเร็วในการติดตั้งหลอดไฟ LED คือ 26000 ชิ้น / ชม.

4. กล้องความเร็วสูง 8 ชิ้น, กล้องความละเอียดสูง 2 ชิ้น - เพื่อตอบสนองความต้องการในการจดจำภาพของส่วนประกอบต่างๆ

1) กล้องความเร็วสูงสามารถตอบสนองการจดจำภาพของส่วนประกอบที่มีขนาดเส้นผ่าศูนย์กลางน้อยกว่า 10 มม. รวมทั้งความต้านทาน ความจุ ลูกปัดโคมไฟ ทรานซิสเตอร์ ไดโอด ฯลฯ

2) กล้องความละเอียดสูงสามารถตอบสนองการจดจำภาพของส่วนประกอบที่มีเส้นผ่านศูนย์กลางน้อยกว่า 35 มม. ส่วนใหญ่รวมถึงชิป หมุด โมดูล ฯลฯ

5. ความต้านทานและความจุสูงกว่า 0201, ชิปพิน 0.3 มม.

1) ใช้เครื่องป้อนไฟฟ้าเพื่อให้เป็นไปตามข้อกำหนดการติดตั้งของส่วนประกอบ 0201

2) กล้องความละเอียดสูงที่มีการมองเห็นที่แม่นยำสามารถตอบสนองความต้องการในการติดตั้งชิปของ QPF, BGA, QFP เป็นต้น

6. PCB ที่มีความหนาน้อยกว่า 3mm, 340*560mm.

1) รองรับ PCB ที่มีความหนา 1 mm-3 mm.

2) รองรับความกว้างขั้นต่ำ 50 มม. PCB ความกว้างสูงสุด 560 มม. ความยาว 340 มม. PCB
