สัมผัสพลังของการหยิบและวางเครื่องจักร SMT และปรับปรุงกระบวนการประกอบ y

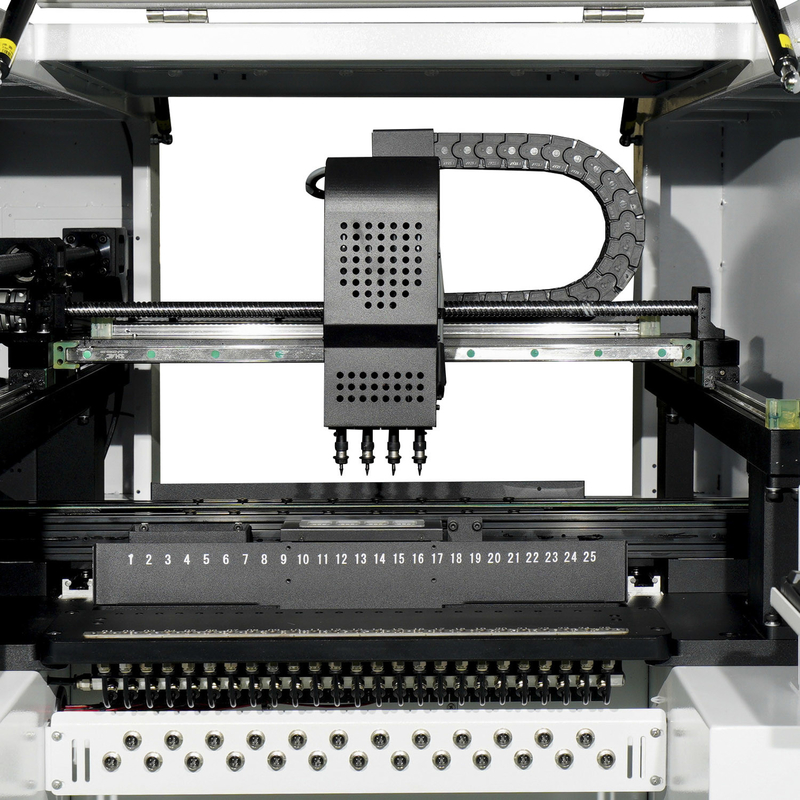

HWGC ความเร็วสูง HW-DSQ800-120F เครื่องหยิบและวาง Smt แอสเซมบลีการผลิต PCB วาง 0201 BGA เครื่อง smt aoi
หัวยึดอิสระ 8 กลุ่ม - หัวยึด 8 กลุ่มถูกแจกจ่ายพร้อมหัวฉีดที่แตกต่างกัน ซึ่งเหมาะสำหรับข้อกำหนดในการติดตั้งของผลิตภัณฑ์ที่มีข้อกำหนดเฉพาะมากขึ้น
1) หัวยึด 8 กลุ่มสามารถรับแขนคู่และหัวสี่หัวพร้อมกัน หยิบวัสดุในเวลาเดียวกัน ประสิทธิภาพการหยิบดีขึ้นอย่างมาก
2) หัวยึดสามารถขึ้นและลงได้อย่างอิสระ หมุนได้ตั้งแต่ 0 ถึง 360 องศา และยึดชิ้นส่วนได้สูงสุด 20 มม.
3) แกน z สามารถขึ้นและลงได้อย่างอิสระตามความหนาของส่วนประกอบ สำหรับส่วนประกอบความต้านทานและความจุ หัวยึดสามารถรับรู้การระบุด้วยภาพบินได้ ส่วนประกอบสูงสามารถติดตั้งด้วยความเร็วที่ลดลง
เครื่องเป่าขวด PET กึ่งอัตโนมัติ เครื่องทำขวด เครื่องขึ้นรูปขวด เครื่องทำขวด PET เหมาะสำหรับผลิตภาชนะและขวดพลาสติก PET ในทุกรูปทรง
|
ส่วนประกอบที่เกี่ยวข้อง
|
resistor.capacitor.chip.lamp bead เป็นต้น
|
|
รองรับพื้นที่สูงสุดของ PCB
|
340*560มม
|
|
เครื่องให้อาหาร
|
เครื่องป้อนไฟฟ้า NXT, เครื่องป้อนแบบสั่น, ถาด IC เป็นต้น
|
|
อุปกรณ์รับรู้
|
ทำเครื่องหมายกล้อง x2, กล้องจดจำเร็ว x8กล้องความละเอียดสูง x1
|
|
ความสูงสูงสุดของส่วนประกอบที่ใช้งานได้
|
≤20มม
|
|
วิธีการรับรู้
|
การจดจำและการหยิบพร้อมกันแปดหัว
|
|
โหมดการลำเลียง PCB
|
การเชื่อมต่ออัตโนมัติแบบสามขั้นตอนจากซ้ายไปขวา การวางตำแหน่ง PCB อัตโนมัติ
|
|
ตำแหน่งมาร์ค
|
คู่มือ/อัตโนมัติ
|
|
วิธีการเขียนโปรแกรม
|
การเขียนโปรแกรมอัตโนมัติหลังจากนำเข้าไฟล์ของพิกัด PCB ด้วยตนเอง
|
|
ระบบควบคุม
|
ระบบควบคุม HuaweiGuochuang 2021
|
|
ความยาวขั้นตอนสูงสุดของแกน XY
|
423mm*734mm(ซ้าย)423mm*734mm(ขวา)
|
|
การปรับวิธีการของแทร็ก
|
ไฟฟ้า
|
|
|
4.5มม
|
|
ความยาวขั้นตอนสูงสุดของแกน Z
|
50 มม
|
|
ช่วงของมุมสำหรับส่วนประกอบ
|
士180°
|
|
เครื่องยนต์
|
พานาโซนิค AC เซอร์โวมอเตอร์ MINAS A6 ซีรีส์
|
|
คนขับรถ
|
ไดรเวอร์ DSP ความเร็วสูงของ Panasonic
|
|
ข้อกำหนดการจ่ายอากาศ
|
ตัวกรองน้ำน้ำมัน,> ตัวกรองฝุ่น 60L และตัวปรับแรงดันอากาศ เป็นต้น
|
|
การแสดงวิสัยทัศน์
|
จอแสดงผลการควบคุมอุตสาหกรรมขนาด 17 นิ้ว
|
|
|
สายไฟยืดหยุ่นทนทาน lgus ของเยอรมัน (10 ล้านครั้ง)
|
|
พาวเวอร์ซัพพลาย
|
220V 50/60Hz
|
|
|
1500W
|
|
ขนาดเครื่อง
|
1740*1360*1440มม
|
|
น้ำหนัก
|
1100Kg
|
1. แอปพลิเคชัน
เครื่อง SMT ใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตอุปกรณ์อิเล็กทรอนิกส์สำหรับการใช้งานต่างๆ ได้แก่ :
- การประกอบไฟ LED
- การประกอบผลิตภัณฑ์อิเล็กทรอนิกส์
- อุปกรณ์โทรคมนาคม
- อิเล็กทรอนิกส์ยานยนต์
- อุปกรณ์ทางการแพทย์
- เครื่องใช้ไฟฟ้า
- การบินและอวกาศและการป้องกัน
2. การประกอบ PCB
เครื่อง SMT ของ HuaWei GuoChuang ได้รับการออกแบบมาเพื่อจัดการงานประกอบ PCB ที่หลากหลายให้การติดตั้งส่วนประกอบ SMD ความเร็วสูง เช่น ตัวต้านทาน ตัวเก็บประจุ ไอซี และไฟ LED บน PCBเครื่องยังช่วยให้สามารถวางตำแหน่ง ตรวจสอบ และบัดกรีชิ้นส่วนได้อย่างแม่นยำ ทำให้มั่นใจได้ถึงผลการประกอบคุณภาพสูง
3. การควบคุมคุณภาพ
เครื่อง SMT ติดตั้งเครื่องมือตรวจสอบขั้นสูง เช่น ระบบ AOI และ SPI เพื่อให้มั่นใจในคุณภาพของการประกอบชิ้นส่วนอิเล็กทรอนิกส์เครื่องยังมีระบบกล้องในตัวสำหรับการตรวจสอบแบบเรียลไทม์และการตรวจจับข้อผิดพลาดอัตโนมัติในระหว่างกระบวนการประกอบ
4. ผลผลิต
เครื่อง SMT ของ HuaWei GuoChuang ได้รับการออกแบบเพื่อให้ได้ผลผลิตสูงสำหรับผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์สามารถบรรลุความเร็วการจัดวางสูงถึง 30000CPH ลดเวลาหยุดทำงานให้เหลือน้อยที่สุดและเพิ่มการผลิตสูงสุดนอกจากนี้ ความแม่นยำและความแม่นยำสูงของเครื่องช่วยให้ได้ผลลัพธ์ที่สม่ำเสมอและเชื่อถือได้ในระหว่างกระบวนการประกอบ
5. ประสิทธิภาพการใช้พลังงาน
เครื่อง SMT ประหยัดพลังงาน ออกแบบมาเพื่อประหยัดพลังงานและลดการปล่อยคาร์บอนมาพร้อมเทคโนโลยีประหยัดพลังงาน เช่น การปิดเครื่องอัตโนมัติสำหรับอุปกรณ์ที่ไม่ได้ใช้งาน ลดการใช้พลังงานในขณะที่ยืดอายุการใช้งานของเครื่อง
6. การบำรุงรักษา
เครื่อง SMT นั้นง่ายต่อการบำรุงรักษาด้วยการออกแบบที่เหนือกว่าและอินเทอร์เฟซผู้ใช้ที่ยอดเยี่ยมเครื่องมีฟังก์ชันการวินิจฉัยตัวเองและการสอบเทียบอัตโนมัติ ทำให้ง่ายต่อการตรวจจับและแก้ไขปัญหาอย่างรวดเร็วนอกจากนี้ ซอฟต์แวร์ของเครื่องจะอัปเดตโดยอัตโนมัติ เพื่อให้แน่ใจว่าจะใช้โปรแกรมล่าสุดที่มีอยู่เสมอ
คำถามที่พบบ่อย
ถาม: การฝึกเป็นอย่างไรบ้าง?
ตอบ: หลังจากซื้อเครื่องจักรของเราแล้ว วิศวกรของคุณสามารถไปที่บริษัทของเราหรือใช้งานได้ง่ายมากเรามีคู่มือผู้ใช้ภาษาอังกฤษและวิดีโอแนะนำวิธีใช้เครื่องคู่มือผู้ใช้จะมาพร้อมกับเครื่องด้วยกัน
ถาม: การใช้เครื่องเหล่านี้ยากไหม
ตอบ: ไม่ ไม่ยากเลย สำหรับลูกค้าเก่าของเรา เวลาสูงสุด 2 วันก็เพียงพอแล้วในการเรียนรู้การใช้งานเครื่องจักร
ถาม: เครื่องของคุณมีใบรับรองคุณภาพหรือไม่
A: เครื่องทั้งหมดของเราได้ผ่านใบรับรอง CE, ISO14001 (BCC), ISO9001 (IQNET) และมีสิทธิบัตรของตัวเอง
