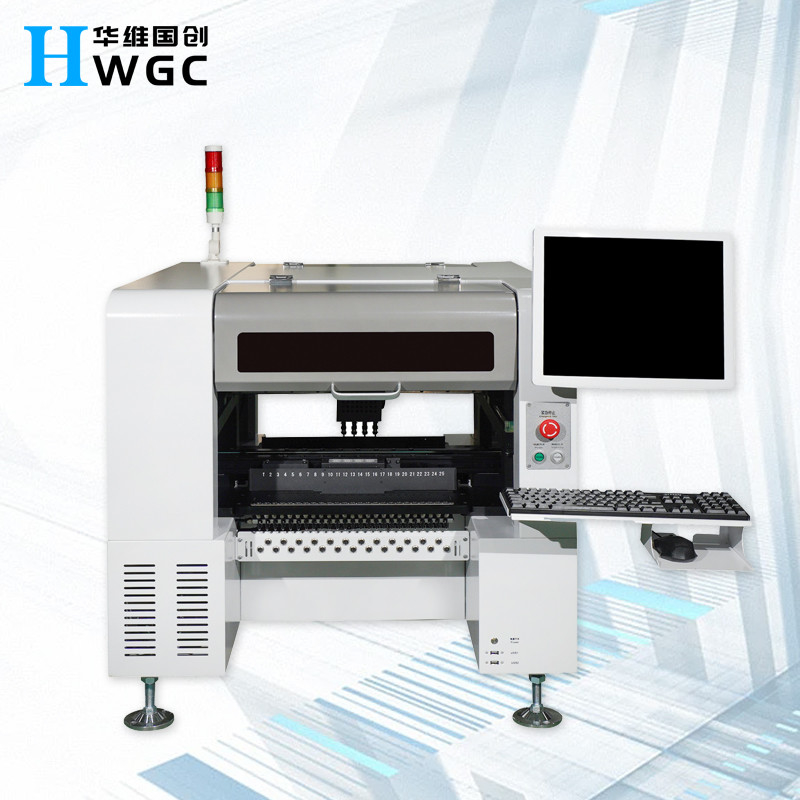

เครื่องตั้งโต๊ะ BGA แบบเลือกและวาง 4 หัว 44 ตำแหน่งในราคาย่อมเยา...
จะใช้เครื่อง patch สร้างสตูดิโอขนาดเล็กราคาเท่าไหร่ครับ?
เครื่องหยิบและวาง หรือที่เรียกว่าเครื่องหยิบและวาง SMT (เทคโนโลยีการติดพื้นผิว) เป็นเครื่องมือสำคัญในเวิร์กช็อปอิเล็กทรอนิกส์ขนาดเล็กเครื่องนี้ช่วยให้คุณวางชิ้นส่วนอิเล็กทรอนิกส์ขนาดเล็กบนแผงวงจรพิมพ์ (PCB) ได้อย่างรวดเร็วและแม่นยำ
ค่าใช้จ่ายในการจัดเวิร์กช็อปอิเล็กทรอนิกส์ขนาดเล็กด้วยเครื่องหยิบและวางจะขึ้นอยู่กับคุณภาพของเครื่องและความต้องการของคุณเครื่องหยิบและวางสินค้าระดับเริ่มต้นอาจมีราคาระหว่าง 5,000 ถึง 10,000 ดอลลาร์ ในขณะที่เครื่องจักรขั้นสูงอาจมีราคาสูงถึง 50,000 ดอลลาร์
นอกจากเครื่องหยิบและวางแล้ว คุณยังต้องการเครื่องมือและอุปกรณ์อื่นๆ อีกสองสามอย่างเพื่อเริ่มต้นใช้งานสิ่งเหล่านี้อาจรวมถึง:
- หัวแร้ง - 50 ถึง 100 ดอลลาร์
- ประสาน - $10 ถึง $50
- ฟลักซ์ - $5 ถึง $20
- PCBs - $5 ถึง $20 ต่อชิ้น
- ชิ้นส่วนอิเล็กทรอนิกส์ - แตกต่างกันไปขึ้นอยู่กับโครงการของคุณ
โดยรวมแล้ว คุณสามารถคาดหวังที่จะใช้จ่ายตั้งแต่ 6,000 ถึง 60,000 ดอลลาร์สำหรับการจัดเวิร์กช็อปอิเล็กทรอนิกส์ขนาดเล็กด้วยเครื่องหยิบและวางอย่างไรก็ตาม ด้วยการวางแผนอย่างรอบคอบและแผนธุรกิจที่มั่นคง คุณสามารถเปลี่ยนเวิร์กช็อปของคุณให้เป็นธุรกิจที่ทำกำไรได้
นี่คือคำตอบของการใช้เครื่อง patch สร้างสตูดิโอขนาดเล็กราคาเท่าไหร่??คำถาม.ขอบคุณสำหรับความสนใจของคุณที่ปักกิ่ง Huawei Guochuang Electronic Technology Co., LTD. เราคือซัพพลายเออร์อุปกรณ์ SMT คุณภาพสูง สามารถรับ OEM, ODM ผู้ผลิตต้นทางที่เชื่อถือได้ เรากำลังมองหาตัวแทนระดับโลก ข้อมูลติดต่อของเรา: 15010550359 zhai 15931673319 หลิว.
,
|
จำนวนหัวหน้าตำแหน่ง
|
4 (ความแม่นยำสูง)
|
|
จำนวนถาด IC
|
48
|
|
จำนวนฟีดเดอร์
|
50/44 (ขึ้นอยู่กับตัวป้อน 8 มม.)
|
|
ความแม่นยำของตำแหน่ง
|
0.01มม
|
|
ความแม่นยำในการติดตั้งซ้ำ
|
0.05มม
|
|
ความเร็วในการติดตั้งของความต้านทาน
|
ส่วนประกอบความจุ 5,000-8,000 ชิ้น / ชม
|
|
ส่วนประกอบที่เกี่ยวข้อง
|
ตัวต้านทาน, ตัวเก็บประจุ, ชิป, ลูกปัดโคมไฟ 0201-30*30mm เป็นต้น
|
|
รองรับพื้นที่สูงสุดของ PCB
|
50*50มม.-(50F)350*190มม. /(44F)350*260มม.
|
|
เครื่องให้อาหาร
|
เครื่องป้อนไฟฟ้า, เครื่องป้อนลม, เครื่องป้อนแบบสั่น, ถาด IC เป็นต้น
|
|
อุปกรณ์รับรู้
|
ทำเครื่องหมายกล้อง x1, กล้องจดจำเร็ว x4, กล้องความแม่นยำสูง x1
|
|
ความสูงสูงสุดของส่วนประกอบที่ใช้งานได้
|
≤7มม
|
|
โหมดการลำเลียง PCB
|
รายการสามขั้นตอน, การเชื่อมต่ออัตโนมัติจากซ้ายไปขวา, การวางตำแหน่ง PCB อัตโนมัติ
|
|
ตำแหน่งมาร์ค
|
คู่มือ/อัตโนมัติ
|
|
วิธีการเขียนโปรแกรม
|
การเขียนโปรแกรมอัตโนมัติหลังจากนำเข้าไฟล์ของพิกัด PCB ด้วยตนเอง
|
|
ระบบควบคุม
|
ระบบควบคุม HuaweiGuochuang
|
|
ความยาวขั้นตอนสูงสุดของแกน XY
|
629มม.*679มม
|
|
แทร็กของแกน XY
|
คู่มือการเคลื่อนที่เชิงเส้น + ไขควง
|
|
โหมดการเคลื่อนที่ของแกน XY
|
การเชื่อมโยงอัจฉริยะของการเร่งความเร็วและการชะลอตัวของเส้นโค้งและเส้น อัลกอริทึมการแก้ไขเชิงเส้นรวม
|
|
คอมพิวเตอร์ควบคุม
|
คอมพิวเตอร์ควบคุมอุตสาหกรรมพร้อมโปรเซสเซอร์ประสิทธิภาพสูงของ Intel
|
|
การปรับวิธีการของแทร็ก
|
ไฟฟ้า
|
|
ช่วงของบัฟเฟอร์หัวฉีด
|
4.5มม
|
|
ความยาวขั้นตอนสูงสุดของแกน Z
|
20มม
|
|
ช่วงของมุมสำหรับส่วนประกอบ
|
±180°
|
|
เครื่องยนต์
|
ชุด AC เซอร์โวมอเตอร์
|
|
คนขับรถ
|
ไดรเวอร์ DSP ความเร็วสูง
|
|
ข้อกำหนดการจ่ายอากาศ
|
ตัวกรองน้ำน้ำมัน, ≥ 50L, ตัวกรองฝุ่นและตัวปรับแรงดันอากาศ ฯลฯ
|
|
การจ่ายสุญญากาศของหัวฉีด
|
เครื่องกำเนิดสุญญากาศที่ผสานรวมฟังก์ชันระเบิดสุญญากาศความเร็วสูง
|
|
ช่วงแรงดันอากาศ
|
0.5-0.7Mpa
|
|
ระบบปฏิบัติการ
|
การวิจัยและพัฒนาอิสระ SMT ระบบปฏิบัติการอัจฉริยะที่ใช้ Windows
|
|
PCB ต้องใช้
|
ขอบกระบวนการ 3-5 มม. ในโหมดอัตโนมัติ
|
|
การแสดงวิสัยทัศน์
|
จอแสดงผลการควบคุมอุตสาหกรรมขนาด 17 นิ้ว
|
|
สายเคเบิล
|
สายยืดหยุ่นทนทาน (10 ล้านครั้ง)
|
|
พาวเวอร์ซัพพลาย
|
220V 50/60Hz
|
|
พลังงานเฉลี่ย
|
600W
|
|
ขนาดเครื่อง
|
เครื่องตั้งโต๊ะ 1140*900*900mm
เครื่องแนวตั้ง 900*1140*1340mm
|
|
น้ำหนัก
|
(เครื่องตั้งโต๊ะ)210กก.(เครื่องแนวตั้ง)280กก
|
