กล้องความเร็วสูงสามารถตอบสนองการจดจำภาพของส่วนประกอบที่มีเส้นผ่านศูนย์กลางน้อยกว่า 10 mm

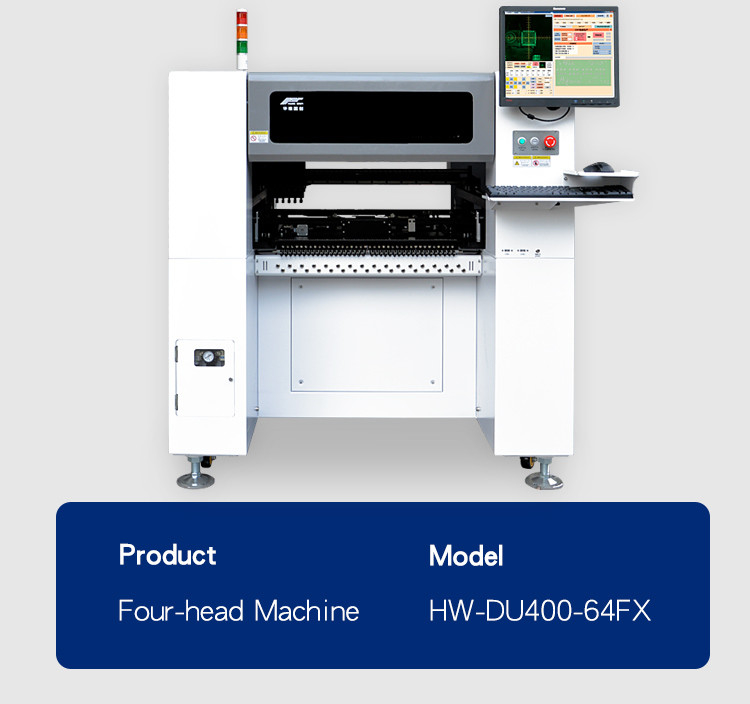

HW-DU400-64F เป็นรุ่นยอดนิยมของเราที่มี VisionHW-DU400-64F นำเสนอคุณสมบัติขั้นสูงทางเทคโนโลยีด้วยพื้นที่ทำงาน 360 มม. x 600 มม. ตำแหน่งป้อนเดี่ยว 64 ตำแหน่ง (ตัวป้อนสูงสุด 120 ตัวโดยใช้ตัวป้อนธนาคาร) ซึ่งการตั้งค่าอย่างรวดเร็ว ใช้งานง่าย และความน่าเชื่อถือสูงเป็นสิ่งสำคัญยิ่ง

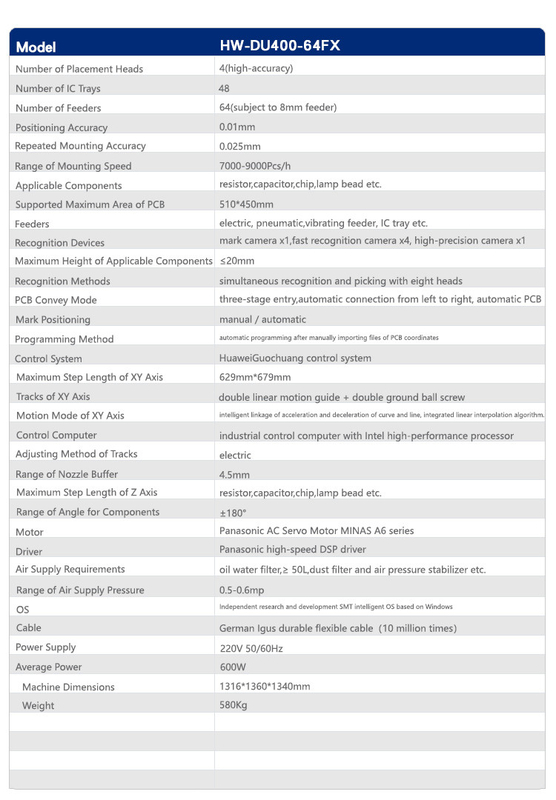

คุณสมบัติของระบบ
* คุณภาพสูงสุดด้วยอุปกรณ์ที่ทันสมัยที่สุดในราคาประหยัด
* อัตราตำแหน่งสูงถึง 10,000 cph
* วางส่วนประกอบได้หลากหลายอย่างแม่นยำ เช่น 0201, 0402, LED, BGA, QFN...
* ส่วนประกอบที่สามารถเข้าถึงได้สูง: 20mm
1. สถานีวัสดุ 120 ชิ้น - สามารถตอบสนองความต้องการการติดตั้งของวัสดุต่าง ๆ และข้อกำหนดและแพ็คเกจต่าง ๆ ของผลิตภัณฑ์
1) สถานีวัสดุ 120 ชิ้น 8 มม. รองรับเครื่องป้อนไฟฟ้า NXT, 12 มม., 16 มม., 24 มม., 32 มม. และ 44 มม. เครื่องป้อนไฟฟ้า NXT, เครื่องป้อนการสั่นสะเทือนและถาด IC
2) ข้อมูลจำเพาะของแพลตฟอร์มไฟฟ้า NXT: เครื่องป้อนไฟฟ้า NXT ขนาด 8 มม. - 44 มม. เครื่องป้อนไฟฟ้าแบบป้อนไฟฟ้าที่มีความเสถียรความแม่นยำสูงอายุการใช้งานยาวนาน
2. หัวยึดอิสระ 8 กลุ่ม - หัวยึด 8 กลุ่มกระจายพร้อมหัวฉีดที่แตกต่างกัน ซึ่งเหมาะสำหรับข้อกำหนดในการติดตั้งของผลิตภัณฑ์ที่มีข้อกำหนดเพิ่มเติม
1) 8 กลุ่มของหัวยึดสามารถรับแขนคู่และสี่หัวพร้อมกันหยิบวัสดุในเวลาเดียวกันประสิทธิภาพในการหยิบดีขึ้นอย่างมาก
3. ประสิทธิภาพที่ครอบคลุมคือ 20000 ชิ้นต่อชั่วโมง และประสิทธิภาพสูงสุดคือ 26000 ชิ้นต่อชั่วโมง
1) ความเร็วในการติดตั้งส่วนประกอบต่างๆ (ความต้านทาน, ความจุ, ชิป) 20000 ชิ้น/ชม.
2) เฉพาะความจุหรือความต้านทานหรือความเร็วในการติดตั้งหลอดไฟ LED คือ 26000 ชิ้น / ชม.
4. กล้องความเร็วสูง 8 ชิ้น, กล้องความละเอียดสูง 2 ชิ้น - เพื่อตอบสนองความต้องการในการจดจำภาพของส่วนประกอบต่างๆ
1) กล้องความเร็วสูงสามารถตอบสนองการจดจำภาพของส่วนประกอบที่มีขนาดเส้นผ่าศูนย์กลางน้อยกว่า 10 มม. รวมทั้งความต้านทาน ความจุ ลูกปัดโคมไฟ ทรานซิสเตอร์ ไดโอด ฯลฯ
5. ความต้านทานและความจุสูงกว่า 0201, ชิปพิน 0.3 มม.
1) ใช้เครื่องป้อนไฟฟ้าเพื่อให้เป็นไปตามข้อกำหนดการติดตั้งของส่วนประกอบ 0201
2) กล้องความละเอียดสูงที่มีการมองเห็นที่แม่นยำสามารถตอบสนองความต้องการในการติดตั้งชิปของ QPF, BGA, QFP เป็นต้น
6. PCB ที่มีความหนาน้อยกว่า 3mm, 340*560mm.
1) รองรับ PCB ที่มีความหนา 1 mm-3 mm.
ส่วนประกอบ
ระบบช่วยวิชันซิสเต็ม HW ช่วยให้จัดตำแหน่ง 0201, BGA, QFN, QFP, LED และส่วนประกอบ SMT เกือบทั้งหมดได้อย่างแม่นยำ
วิชั่นซิสเต็ม
ระบบหยิบและวางด้วยภาพซีรีส์ HW นั้นง่ายต่อการตั้งโปรแกรมสำหรับผู้ปฏิบัติงานทุกคน ชาญฉลาดและใช้งานได้รวดเร็ว
เครื่องให้อาหาร
Yamaha Pneumatic feeder และ Electricial feeder ถูกนำมาใช้ ขนาดต่างๆ ได้แก่ 8mm, 12mm, 16mm, 24 mm, 32mm and 44mm.
