ความเร็วในการติดตั้งส่วนประกอบต่างๆ (ความต้านทาน, ความจุ, ชิป) 20000 ชิ้น/ชม.
หลังจากซื้อเครื่องจักรของเราแล้ว วิศวกรของคุณสามารถไปที่บริษัทของเราได้ หรือวิธีนี้ก็ใช้งานง่ายมากเรามีคู่มือผู้ใช้ภาษาอังกฤษและวิดีโอแนะนำเกี่ยวกับ teรู้วิธีใช้งานเครื่องคู่มือผู้ใช้จะมาพร้อมกับเครื่องด้วยกัน
porductคำอธิบาย

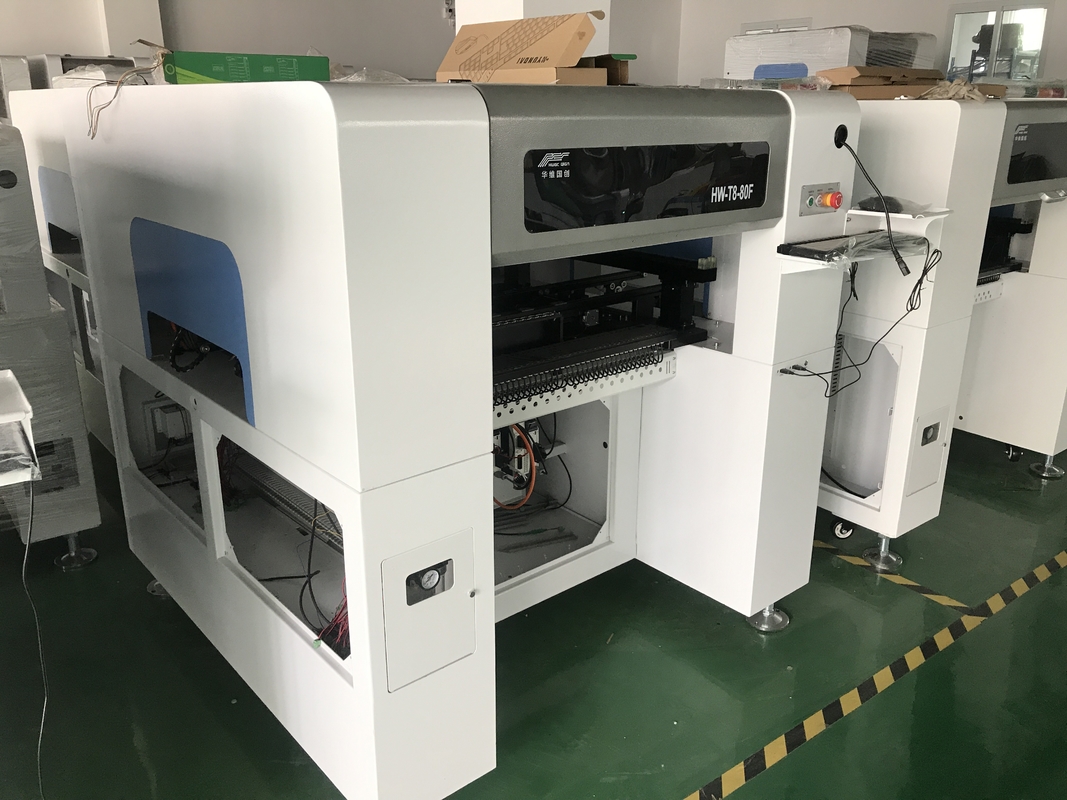

HW-T8-80F เป็นรุ่นยอดนิยมของเราที่มี VisionHW-T8-80F นำเสนอคุณสมบัติขั้นสูงทางเทคโนโลยีด้วยพื้นที่ทำงาน 260 มม. x 400 มม. ตำแหน่งป้อนเดียว 80 ตำแหน่ง (สูงสุด 120 ตัวป้อนโดยใช้ตัวป้อนแบบธนาคาร) ซึ่งการตั้งค่าอย่างรวดเร็ว ใช้งานง่าย และความน่าเชื่อถือสูงเป็นสิ่งสำคัญยิ่ง
|
|
|
จำนวนหัวหน้าตำแหน่ง
|
8 (ความแม่นยำสูง)
|
|
จำนวนถาด iC
|
96
|
|
จำนวนตัวป้อน
|
120 (ขึ้นอยู่กับตัวป้อน 8 มม.)
|
|
ความแม่นยำของตำแหน่ง
|
0.01mm
|
|
ความแม่นยำในการติดตั้งซ้ำๆ
|
0.02mm
|
|
ช่วงของความเร็วในการติดตั้ง
|
20000-26000 ชิ้น / ชม
|
|
ส่วนประกอบที่เกี่ยวข้อง
|
resistor.capacitor.chip.lamp ลูกปัดเป็นต้น
|
|
รองรับพื้นที่สูงสุดของ PCB
|
340*560mm
|
|
เครื่องให้อาหาร
|
เครื่องป้อนไฟฟ้า NXT เครื่องป้อนแบบสั่น ถาด IC ฯลฯ
|
|
อุปกรณ์รับรู้
|
ทำเครื่องหมายกล้อง x2, กล้องจดจำอย่างรวดเร็ว x8.0กล้องความแม่นยำสูง x1
|
|
ความสูงสูงสุดของส่วนประกอบที่เกี่ยวข้อง
|
≤20mm
|
|
วิธีการรับรู้
|
การรับรู้พร้อมกันและการหยิบด้วยแปดหัว
|
|
โหมดลำเลียง PCB
|
การเชื่อมต่ออัตโนมัติแบบสามขั้นตอนจากซ้ายไปขวา การวางตำแหน่ง PCB อัตโนมัติ
|
|
ทำเครื่องหมายตำแหน่ง
|
คู่มือ/อัตโนมัติ
|
|
วิธีการเขียนโปรแกรม
|
การเขียนโปรแกรมอัตโนมัติหลังจากนำเข้าไฟล์พิกัด PCB ด้วยตนเอง
|
สถานีวัสดุ 1.120 ชิ้น - สามารถตอบสนองความต้องการการติดตั้งของวัสดุต่าง ๆ และข้อกำหนดและแพ็คเกจต่าง ๆ ของผลิตภัณฑ์
1) สถานีวัสดุ 120 ชิ้น 8 มม. รองรับเครื่องป้อนไฟฟ้า NXT, 12 มม., 16 มม., 24 มม., 32 มม. และ 44 มม. เครื่องป้อนไฟฟ้า NXT, เครื่องป้อนการสั่นสะเทือนและถาด IC
2) ข้อมูลจำเพาะของแพลตฟอร์มไฟฟ้า NXT: เครื่องป้อนไฟฟ้า NXT ขนาด 8 มม. - 44 มม. เครื่องป้อนไฟฟ้าแบบป้อนไฟฟ้าที่มีความเสถียรความแม่นยำสูงอายุการใช้งานยาวนาน

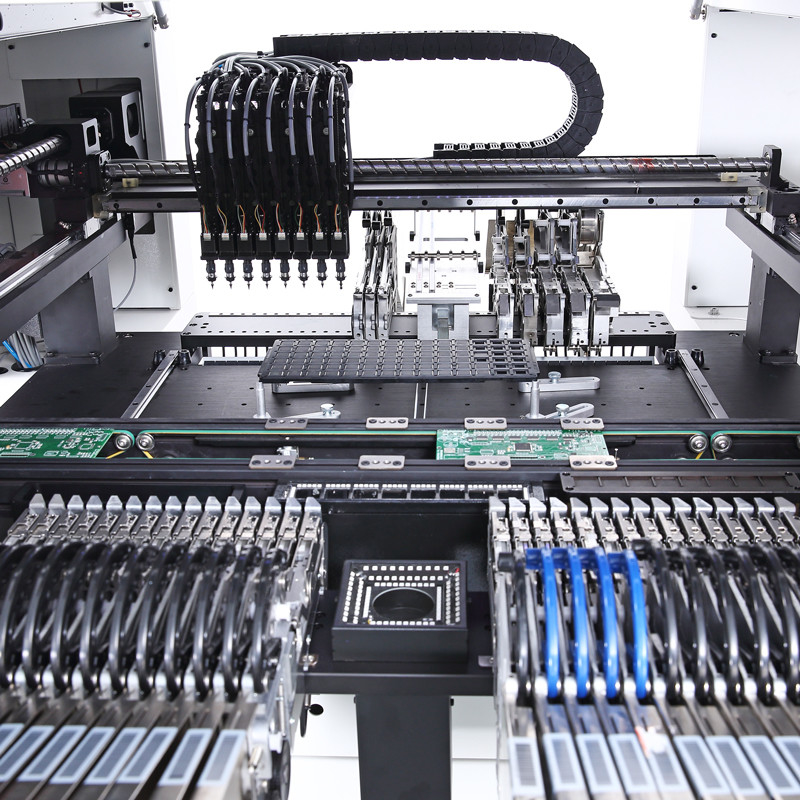

หัวยึดอิสระ 2.8 กลุ่ม - หัวยึด 8 กลุ่มกระจายด้วยหัวฉีดที่แตกต่างกัน ซึ่งเหมาะสำหรับข้อกำหนดในการติดตั้งของผลิตภัณฑ์ที่มีข้อกำหนดเพิ่มเติม
1) 8 กลุ่มของหัวยึดสามารถรับแขนคู่และสี่หัวพร้อมกันหยิบวัสดุในเวลาเดียวกันประสิทธิภาพในการหยิบดีขึ้นอย่างมาก
2) หัวยึดสามารถขึ้นและลงได้อย่างอิสระ หมุนจาก 0 ถึง 360 องศา และติดตั้งส่วนประกอบสูงสุด 20 มม.
3) แกน z สามารถขึ้นและลงได้อย่างอิสระตามความหนาของส่วนประกอบ สำหรับส่วนประกอบความต้านทานและความจุ หัวยึดสามารถรับรู้ถึงการระบุภาพทันที ส่วนประกอบสูงสามารถติดตั้งด้วยความเร็วที่ลดลง
4) มันสามารถตอบสนองความต้องการของส่วนประกอบขนาดต่าง ๆ ข้อกำหนดต่าง ๆ และแพ็คเกจต่าง ๆ บรรลุความหลากหลาย การจัดวางครั้งเดียว
3.ประสิทธิภาพที่ครอบคลุมคือ 20000 ชิ้น/ชม. และประสิทธิภาพสูงสุดคือ 26000 ชิ้น/ชม.
1) ความเร็วในการติดตั้งของส่วนประกอบต่างๆ (ความต้านทาน, ความจุ, ชิป) 20000 ชิ้น / ชม.
2) เฉพาะความจุหรือความต้านทานหรือความเร็วในการติดตั้งหลอดไฟ LED คือ 26000 ชิ้น / ชม.
เครื่องให้อาหาร
Yamaha Pneumatic feeder และ Electricial feeder ถูกนำมาใช้ ขนาดต่างๆ ได้แก่ 8mm, 12mm, 16mm, 24 mm, 32mm and 44mm.
